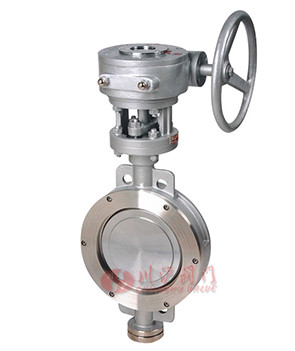

D373H手动三偏心对夹式蝶阀 / Manual three eccentric wafer butterfly valve
产品说明 (Valve Description):
手动三偏心对夹式蝶阀的特点有:
更可靠的密封形式:阀体与阀轴连接端部设置了填料函,内置填料环、多层填料,外压填料压盖,通过压盖挤压填料,将阀体密封圈压在蝶板球面上,来实现密封所需的接触压力,同时阻止阀体与阀体密封圈泄漏。
主密封为三维多层次金属硬密封,即不锈钢-不锈钢,阀门开启或关闭时密封面间摩擦行程短,密封面使用寿命长,阀门关闭时越关越紧,密封性能可靠。复合金属密封圈的弹性特性使得阀门具有零泄漏性能。
更长久的使用寿命(三偏心结构、三重补偿):采用三偏心结构设计,减少密封面之间的磨擦,实现阀门在实际工况运行过程中具有三重补偿作用,使得阀门的使用性能更高、寿命更长久。
更紧密的连接:阀板与阀轴采用锥形销过盈连接,连接精度高,密封性能好,具有防振脱特点,而且在圆锥销的小端焊接封销固定环,防止圆锥销的松动,保证密封,确保锥形销的长期牢固连接。
更低的摩擦力:直角旋转无摩擦设计是通过一个独特的三偏心原理来实现的,它消除了90°开关旋转中阀座与密封圈之间的摩擦。采用无铅型无给油自润滑轴承,具有承载能力强,耐磨性好,摩擦阻力小等特点。
更小的流阻:采用桥架流通式结构,并在阀板局部实现流线型设计,并且提高阀板表面铸造质量,减少流阻。不锈钢环带镇嵌在阀体上,为锥形结构,利于流体流通,而且提高阀体内腔的铸造质量,减少流阻。

  点击进入手动三偏心对夹式蝶阀说明书

选型指导 (Valve Selection Guide):

阀体材质:WCB、304不锈钢系列、316不锈钢系列
公称通径:DN50-2000mm
密封材料:PTFE(聚四氟乙烯)、H(合金钢)
压力范围:国标(PN0.6、1.0、1.6、2.5、4.0Mpa)、美标(Class150、300lb)

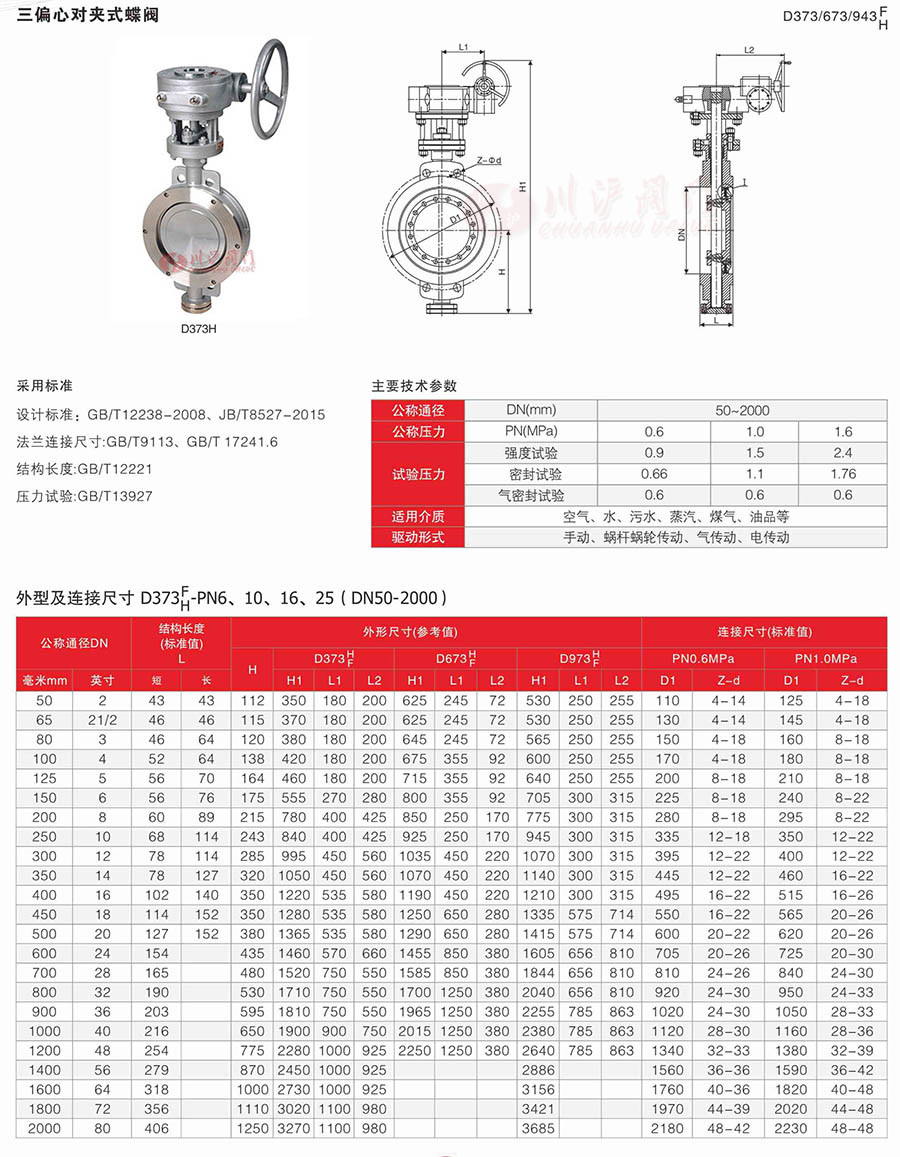

阀门参数 (Valve Parameters)
