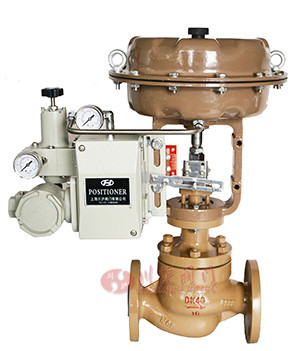

气动套筒调节阀 / Pneumatic single seat control valve
产品说明 (Valve Description)：
气动套筒调节阀是ZJSM系列气动调节阀，采用套筒导向，压力平衡式阀芯，适用于压差较大的场合。利用平衡密封环代替上阀座，使传统的套筒双座阀结构变为套筒单座结构，这一改进大大提高了套筒阀的泄漏等级。阀芯利用压力平衡式结构，启闭力小通过较小的执行机构推力就能控制高压差的工况。广泛应用于要求动态稳定性好的中低温、中低压管线的流体控制。
密封性能好、允许压差大。套筒导向，导向面积大，稳定性好，结构紧凑，可以快速在线更换阀内件，维修效率高，节约人力和时间。平衡式阀芯结构确保所需的执行机构推力小。
点击进入气动套筒调节阀说明书 点击进入气动执行器说明书
选型指导 (Valve Selection Guide)：
气动套筒调节阀是ZJSM系列气动调节阀，采用套筒导向，压力平衡式阀芯，适用于压差较大的场合。利用平衡密封环代替上阀座，使传统的套筒双座阀结构变为套筒单座结构，这一改进大大提高了套筒阀的泄漏等级。阀芯利用压力平衡式结构，启闭力小通过较小的执行机构推力就能控制高压差的工况。广泛应用于要求动态稳定性好的中低温、中低压管线的流体控制。
密封性能好、允许压差大。套筒导向，导向面积大，稳定性好，结构紧凑，可以快速在线更换阀内件，维修效率高，节约人力和时间。平衡式阀芯结构确保所需的执行机构推力小。
点击进入气动套筒调节阀说明书 点击进入气动执行器说明书
选型指导 (Valve Selection Guide)：
阀体材质：WCB、304不锈钢、316不锈钢、铬钼钢、双相不锈钢
公称通径：DN25-400mm
压力范围：国标(PN1.6、4.0、6.4、10.0、16.0、20.0Mpa)、美标(Class150、300、600)、日标(JIS 10K、20K)
阀盖形式：标准型(-40~250℃)、低温型(196~0℃)、高温型(0~560℃)、波纹管型(-100~400℃)
流量特性：等百分比、线性、快开等
套筒调节阀流量系数CV (Valve Parameters)
| 公称通径DN | 阀座尺寸dn | 额定Cv行程 | 行程mm | |
| 等百分比EQ% | 线性Linear | |||
| 40 | 25 | 16 | 16 | 25 |
| 32 | 17 | 25 | ||
| 40 | 24 | 35 | ||
| 50 | 50 | 44 | 55 | |
| 65 | 65 | 68 | 85 | 38 |
| 80 | 80 | 99 | 135 | |
| 100 | 100 | 175 | 210 | |
| 125 | 125 | 275 | 345 | 50 |
| 150 | 150 | 360 | 466 | |
| 200 | 200 | 640 | 735 | 75 |
| 250 | 250 | 960 | 1000 | 100 |
| 300 | 300 | 1300 | 1500 | |
零部件材质 (Valve Material)
| 零部件 | 材质 | |||
| 阀体 | WCB | CF8 | CF8M | CF3M |
| 阀座 | 304 | 304 | 316 | 316L |
| 垫片 | PTFE/金属石墨垫片 | |||
| 阀芯 | 304 | 304 | 316 | 316L |
| 导向套 | 304 | 304 | 316 | 316L |
| 阀盖 | WCB | CF8 | CF8M | CF3M |
| 阀杆 | 304 | 304 | 316 | 316L |
| 填料 | PTFE/柔性石墨 | |||
性能参数 (Valve Performance Parameters)
| 项目 | 不带定位器 | 带定位器 | ||
| 基本误差% | ±5.0 | ±1.0 | ||
| 回差% | 3.0 | 1.0 | ||
| 死区% | 3.0 | 0.4 | ||
| 始终点偏差% | 气开 | 始点 | ±2.5 | ±1.0 |
| 始点 | ±5.0 | ±1.0 | ||
| 气关 | 始点 | ±5.0 | ±1.0 | |
| 终点 | ±2.5 | ±1.0 | ||
| 额定行程偏差% | ≤2.5 | |||
| 可调范围R | 30：1 | |||
连接尺寸 (Valve Connection Size)
| 公称 通径 DN |
结构长度L | H | H1 | H2 | A | M | |||||
| PN16/25 (150Lb) | PN40 (300Lb) |
PN63 (600Lb) |
标准型 | 高温型 | 低温型 | 波纹管型 | |||||
| 15/20 | 181 | 194 | 206 | 130 | 240 | 300 | 270 | 95 | 35 | 52.5 | M12* 1.25 |
| 25 | 184 | 197 | 210 | 140 | 250 | 310 | 280 | 95 | 35 | 57.5 | |
| 32 | 200 | 210 | 220 | 155 | 265 | 325 | 295 | 95 | 35 | 70 | |
| 40 | 222 | 235 | 251 | 170 | 280 | 340 | 340 | 95 | 35 | 75 | |
| 50 | 254 | 267 | 286 | 180 | 290 | 350 | 350 | 95 | 35 | 82.5 | |
| 65 | 276 | 292 | 311 | 220 | 350 | 410 | 475 | 110 | 45 | 92.5 | M16*1.5 |
| 80 | 298 | 317 | 337 | 230 | 360 | 420 | 485 | 110 | 45 | 100 | |
| 100 | 352 | 368 | 394 | 245 | 375 | 435 | 500 | 110 | 45 | 117.5 | |
| 125 | 410 | 425 | 440 | 295 | 455 | 525 | 645 | 135 | 55 | 140 | M20*1.5 |
| 150 | 451 | 473 | 508 | 325 | 485 | 555 | 675 | 135 | 55 | 160 | |
| 200 | 600 | 600 | 650 | 385 | 545 | 615 | 735 | 135 | 55 | 210 | |
| 250 | 650 | 708 | 752 | 470 | 650 | 725 | 950 | 170 | 60 | 260 | M24*M1.5 |
执行器选配表 (Actuator selection table)
| 公称通径 | DN15、DN20、DN25、DN32 | DN40, DN50 | DN65、DN80、DN100 | DN125、DN150、DN200 | DN250、DN300 | |
| 气动薄膜执行器 | 型号 | ZHA\B-22 | ZHA\B-23 | ZHA\B-34 | ZHA\B-45 | ZHA\B-56 |
| 推力(N) | 2500 | 2500 | 3900 | 6800 | 10000 | |
| 电动执行机构 (普通型/防爆型） | 型号 | PSL-202 | PSL-204 | PSL-208 | PSL-312 | PSL-314 |
| 推力(N) | 2000 | 3000 | 5000 | 6500 | 9900 | |
| 型号 | 381LSA-20 | 381LSB-30 | 381LSB-50 | 381LSC-65 | 381LSC-99 | |
| 推力(N) | 2000 | 3000 | 5000 | 6500 | 9900 | |
气动薄膜执行器连接尺寸 (Valve Connection Size)
| 型号 | ZHA\ZHB-22 | ZHA\ZHB-23 | ZHA\ZHB-34 | ZHA\ZHB-45 | ZHA\ZHB-56 |
| A | 285 | 288 | 365 | 475 | 585 |
| H | 300 | 323 | 417 | 520 | 720 |
| H1 | 90 | 90 | 130 | 135 | 170 |
| hi | 40 | 41 | 41 | 54 | 61 |
| t | 18 | 18 | 23 | 26 | 34 |
| C | 95 | 100 | 130 | 150 | 180 |
| H3(MAX) | 179 | 179 | 230 | 315 | 400 |
| F | 200 | 200 | 240 | 350 | 449 |
| H2 | 106 | 115 | 170 | 195 | 270 |
| h2 | 40 | 40 | 50 | 55 | 65 |
| N-dl | 2-dl0 | 2-dl0 | 4-d12 | 4-dl4 | 4-d18 |
| d2 | 60 | 60 | 80 | 95 | 100 |
| D | 80 | 80 | 105 | 118 | 130 |
| 重董(kg} | 12 | 16 | 22 | 52 | 125 |
