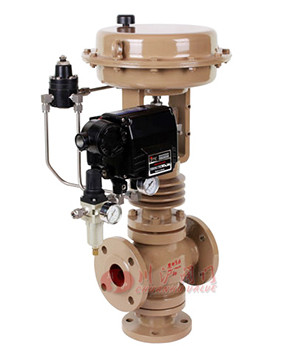

气动三通调节阀 / Pneumatic three-way control valve
产品说明 (Valve Description)：
气动三通调节阀ZJSF气动三通分流调节阀和ZJSH气动三通合流调节阀，三通调节阀采用双阀芯上下导向结构，配用多种弹簧执行机构，阀体为四通结构，即一进二出（分流型），二进一出（合流型），从而达到流体混合升温或降温作用，或液体不等量分流，满足不同工况的使用需求。该阀体具有结构紧凑，重量轻、动作灵敏，压降损失小、允许压新式高、阀容量大、流量特性精确和维护方便等优点，可用于各种不同的工作条件，特别适用于石油工业垫交换器的温度控制系统和期货各行各业的自动化控制。

  点击进入气动三通调节阀说明书       点击进入气动执行器说明书

选型指导 (Valve Selection Guide)：

阀体材质：WCB、304不锈钢、316不锈钢、铬钼钢、双相不锈钢
公称通径：DN25-400mm
压力范围：国标(PN1.6、4.0、6.4、10.0、16.0、20.0Mpa)、美标(Class150、300、600)、日标(JIS 10K、20K)
阀盖形式：标准型(-40~250℃)、低温型(196~0℃)、高温型(0~560℃)、波纹管型(-100~400℃)
流量特性：等百分比、线性、快开等

套筒调节阀流量系数CV (Valve Parameters)
公称通径
DN(mm)		 阀芯尺寸(mm) 额定CV值 行程(mm)
等百分比 直线型
25 16 6.3 8 16
20 10 13 16
40 25 17 20 25
32 25 30 25
50 32 25 30 25
40 36 40 25
80 50 60 70 40
65 100 115 40
100 65 100 115 40
80 135 150 40
150 100 190 215 60
125 280 315 60
200 150 410 435 60
175 500 550 60
250 175 500 550 100
200 650 735 100
300 200 650 735 100
250 950 1050 100
350 250 950 1050 100
300 1300 1400 100
400 300 1300 1400 100
350 1600 1900 130


零部件材质 (Valve Material)
零部件 材质
阀体 WCB CF8 CF8M CF3M
阀座 304 304 316 316L
垫片 PTFE/金属石墨垫片
阀芯 304 304 316 316L
导向套 304 304 316 316L
阀盖 WCB CF8 CF8M CF3M
阀杆 304 304 316 316L
填料 PTFE/柔性石墨


性能参数 (Valve Performance Parameters)
项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% 3.0 1.0
死区% 3.0 0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% ≤2.5
可调范围R 30：1

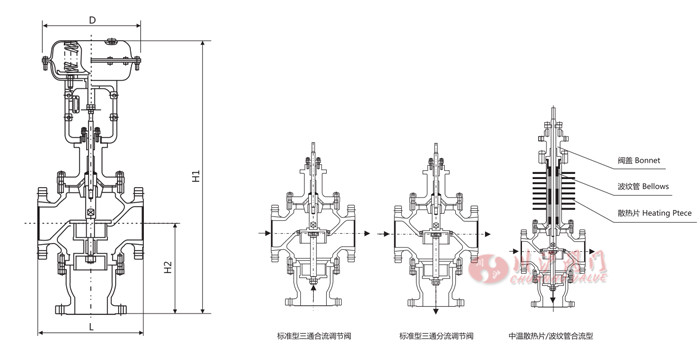

连接尺寸 (Valve Connection Size)


公称通径DN(mm) 合流 分流
行程 D L H1 H2 L H1 H2
PN(MPa) PN (MPa) PN(MPa) PN(MPa)
1.6 4.0 6.4 高温型 中温型 1.6 4.0 6.4 1.6 4.0 6.4 高温型 中温型 1.6 4.0 6.4
25 16 325 185 190 200 615 763 140 150 150 185 190 200 615 763 140 150 160
32 16 325 200 200 210 622 773 150 160 170 200 200 210 622 773 150 160 170
40 25 325 220 220 235 625 776 160 170 180 220 220 235 625 776 160 170 180
50 25 325 250 255 265 640 791 180 190 200 250 255 265 640 791 180 190 200
65 40 410 275 285 295 861 1024 200 210 220 275 285 295 861 1024 200 210 220
80 40 410 300 310 320 879 1042 210 230 240 300 310 320 885 1050 225 250 265
100 40 410 350 360 370 873 1036 220 250 260 350 360 370 900 1060 245 275 285
125 60 495 410 430 440 1029 1244 260 300 300 410 430 440 1050 1265 285 320 325
150 60 495 450 465 475 1046 1261 280 320 320 450 465 475 1060 1275 305 340 345
200 60 495 550 560 570 1075 1290 320 380 380 550 560 570 1105 1320 350 400 410
250 100 600 635 660 670 1451 1320   474 474 635 660 670 1525 2800   540 540
300 100 600 720 740 770 1512 1560   584 584 720 740 770 1545 1820   612 612


气动薄膜执行器连接尺寸 (Valve Connection Size)


型号 ZHA\ZHB-22 ZHA\ZHB-23 ZHA\ZHB-34 ZHA\ZHB-45 ZHA\ZHB-56
A 285 288 365 475 585
H 300 323 417 520 720
H1 90 90 130 135 170
hi 40 41 41 54 61
t 18 18 23 26 34
C 95 100 130 150 180
H3(MAX) 179 179 230 315 400
F 200 200 240 350 449
H2 106 115 170 195 270
h2 40 40 50 55 65
N-dl 2-dl0 2-dl0 4-d12 4-dl4 4-d18
d2 60 60 80 95 100
D 80 80 105 118 130
重董(kg} 12 16 22 52 125
