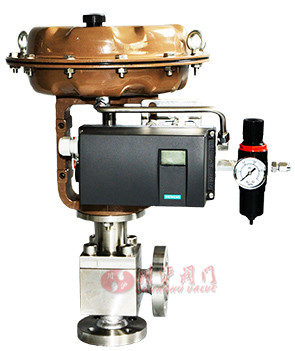

气动角式调节阀 / Intelligent Pneumatic control valve
产品说明 (Valve Description)：
ZJSJ系列气动角式调节阀阀体呈90度夹角，低进高出，阀体流通性能好，适合含有杂质介质中使用，同时气动角式调节阀也适合在高压的场合使用，在高压、大压差工作环境中应用广泛。广泛应用于精确控制气体、液体等介质的工艺参数对压力、流量、温度、液位保持在给定值。

  点击进入气动角式调节阀说明书       点击进入气动执行器说明书

选型指导 (Valve Selection Guide)：

阀体材质：WCB、304不锈钢、316不锈钢、铬钼钢、双相不锈钢
公称通径：DN15-200mm
压力范围：国标(PN1.6、4.0、6.4、10.0、16.0、20.0Mpa)、美标(Class150、300、600)、日标(JIS 10K、20K)
阀盖形式：标准型(-40~250℃)、低温型(196~0℃)、高温型(0~560℃)、波纹管型(-100~400℃)
流量特性：等百分比、线性、快开等

单座调节阀流量系数CV (Valve Parameters)
公称通径 阀座尺寸 额定Cv 行程
等百分比EQ% 快开Linear
20 6 0.32 — 16
8 0.8 — 16
10 1.6 — 16
15 4.0 — 16
20 6.3 10 16
25 6 0.32 — 16
8 0.8 — 16
10 1.6 — 16
15 4.0 — 16
20 6.3 10 16
25 10 16 16
32 32 17 25 16
40 40 24 35 25
50 50 44 55 25
65 65 68 85 40
80 80 99 135 40
100 100 175 210 40
125 125 275 345 60
150 150 360 466 60
200 200 640 735 60
250 250 960 1000 100
300 300 1300 1500 100


零部件材质 (Valve Material)
零部件 材质
阀体 WCB CF8 CF8M CF3M
阀座 304 304 316 316L
垫片 PTFE/金属石墨垫片
阀芯 304 304 316 316L
导向套 304 304 316 316L
阀盖 WCB CF8 CF8M CF3M
阀杆 304 304 316 316L
填料 PTFE/柔性石墨


性能参数 (Valve Performance Parameters)
项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% 3.0 1.0
死区% 3.0 0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% ≤2.5
可调范围R 30：1

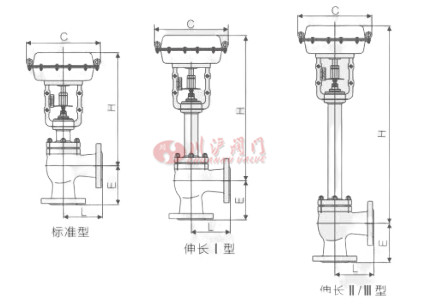

连接尺寸 (Valve Connection Size)


公称通径DN 执行机构 法兰间距L 中心高度H
ANSI 150 PN16/25 RF ANSI 300 PN40 RF ANSI 600 PN63 RF 标准型 伸长I型 伸长II型 波纹管型 C E
40 ZHA\B-23 111 117 125 480 590 650 650 290 70
50 ZHA\B-23 127 133 143 490 600 660 660 290 80
65 ZHA\B-34 138 146 146 605 735 795 860 365 88
80 ZHA\B-34 149 159 168 615 745 805 870 365 98
100 ZHA\B-34 176 184 197 630 760 820 885 365 113
150 ZHA\B-45 226 236 254 820 980 1050 1170 475 170
200 ZHA\B-45 272 284 305 880 1040 1110 1230 475 220


执行器选配表 (Actuator selection table)
公称通径 DN15、DN20、DN25、DN32 DN40, DN50 DN65、DN80、DN100 DN125、DN150、DN200 DN250、DN300
气动薄膜执行器 型号 ZHA\B-22 ZHA\B-23 ZHA\B-34 ZHA\B-45 ZHA\B-56
推力(N) 2500 2500 3900 6800 10000
电动执行机构 (普通型/防爆型） 型号 PSL-202 PSL-204 PSL-208 PSL-312 PSL-314
推力(N) 2000 3000 5000 6500 9900
型号 381LSA-20 381LSB-30 381LSB-50 381LSC-65 381LSC-99
推力(N) 2000 3000 5000 6500 9900


气动薄膜执行器连接尺寸 (Valve Connection Size)


型号 ZHA\ZHB-22 ZHA\ZHB-23 ZHA\ZHB-34 ZHA\ZHB-45 ZHA\ZHB-56
A 285 288 365 475 585
H 300 323 417 520 720
H1 90 90 130 135 170
hi 40 41 41 54 61
t 18 18 23 26 34
C 95 100 130 150 180
H3(MAX) 179 179 230 315 400
F 200 200 240 350 449
H2 106 115 170 195 270
h2 40 40 50 55 65
N-dl 2-dl0 2-dl0 4-d12 4-dl4 4-d18
d2 60 60 80 95 100
D 80 80 105 118 130
重董(kg} 12 16 22 52 125
