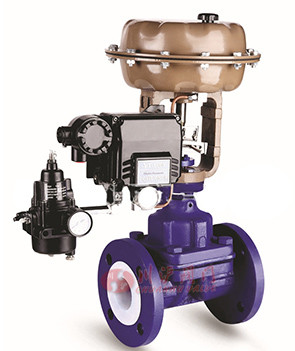

气动隔膜调节阀 / Pneumatic diaphragm control valve
产品说明 (Valve Description)：
ZJSG-F46（气开）气动薄膜隔膜调节阀、ZJSG-F46（气关）气动薄膜隔膜调节阀由多弹簧气动薄膜执行机构和隔膜阀组成。隔膜阀体流通平滑、节流元件为弹性隔膜片，阀盖上无填料函。因而阀流通能力比一般调节阀大且无泄漏，在许用压差范围内可作切断阀用。气开、气关作用由正反执行机构实现。该阀适用于高粘性流体、悬浮状颗粒、纤维介质和有毒介质、腐蚀性介质的调节场合。具有特点有：1.耐腐蚀：几乎能耐所有的介质（包括浓硝酸和王水）的腐蚀。2.密封性能好：因阀盖上无填料函，确保无外渗漏。3.泄漏量小：由于阀芯、阀座采用软密封，故泄漏量低。4.配用多弹簧气动薄膜执行机构，输出力矩大、结构紧凑。
点击进入气动隔膜调节阀说明书 点击进入气动执行器说明书
选型指导 (Valve Selection Guide)：
ZJSG-F46（气开）气动薄膜隔膜调节阀、ZJSG-F46（气关）气动薄膜隔膜调节阀由多弹簧气动薄膜执行机构和隔膜阀组成。隔膜阀体流通平滑、节流元件为弹性隔膜片，阀盖上无填料函。因而阀流通能力比一般调节阀大且无泄漏，在许用压差范围内可作切断阀用。气开、气关作用由正反执行机构实现。该阀适用于高粘性流体、悬浮状颗粒、纤维介质和有毒介质、腐蚀性介质的调节场合。具有特点有：1.耐腐蚀：几乎能耐所有的介质（包括浓硝酸和王水）的腐蚀。2.密封性能好：因阀盖上无填料函，确保无外渗漏。3.泄漏量小：由于阀芯、阀座采用软密封，故泄漏量低。4.配用多弹簧气动薄膜执行机构，输出力矩大、结构紧凑。
点击进入气动隔膜调节阀说明书 点击进入气动执行器说明书
选型指导 (Valve Selection Guide)：
阀体材质：铸铁HT200、WCB+F46、304不锈钢
公称通径：DN15-400mm
压力范围：国标(PN1.6Mpa)、美标(Class150)
阀盖形式：标准型(-30~150℃)、波纹管型(-30~150℃)
流量特性：等百分比、线性、快开等
单座调节阀流量系数CV (Valve Parameters)
| 公称通径DN（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||
| 额定流量系数（KV） | 8 | 12 | 16 | 28 | 60 | 68 | 90 | 160 | 300 | 500 | 600 | 1200 | 2100 | 3500 | |||
| 配用执行机构型号 | ZHA/B22 | ZHA/B23 | ZHA/B34 | ZHA/B45 | 2HA/B56 | ||||||||||||
| 行程（mm） | 10 | 15 | 23 | 38 | 50 | 90 | |||||||||||
| 公称压力（MPa） | 0.6MPa, 1.0Mpa | ||||||||||||||||
| 作用方式 | 气关式（B)、气开式（K) | ||||||||||||||||
| 信号范围（Kpa） | 20-100. 40-200. 20-60, 60-100 | ||||||||||||||||
| 流量特性 | 近似快开型 | ||||||||||||||||
| 关闭时允许大压力 | 信号压力 | P2=0 | 120 | 0.9 | 0.9 | 0.40 | 0.4 | 0.3 | 0.2 | 0.2 | 0.1 | 0.05 | 0.015 | 0.01 | 0.06 | 0.03 | 0.01 |
| 140 | 1.0 | 1.0 | 0.80 | 0.8 | 0.6 | 0.4 | 0.4 | 0.2 | 0.1 | 0.0B | 0.02 | 0.12 | 0.06 | 0.02 | |||
| P1=P2 | 120 | 0.45 | 0.45 | 0.20 | 0.2 | 0.15 | 0.1 | 0.1 | 0.05 | 0.02 | 0.07 | 0.05 | 0.03 | 0.15 | 0.06 | ||
| 140 | 0.9 | 0.9 | 0.40 | 0.4 | 0.3 | 0.2 | 0.2 | 0.1 | 0.05 | 0.14 | 0.10 | 0.06 | 0.03 | 0.01 | |||
零部件材质 (Valve Material)
| 阀体材料 | 衬里材料 | 隔膜材料 | 使用温度 | 使用场合 |
| 铸铁HT200 | 无 | 氯丁橡胶 | 0~65℃ | 无腐蚀性介质，水及研磨剂，泥浆类介质 |
| 铸钢（WCB） | 聚三氟氯乙烯（F46） | NR+F46、氟橡胶 | -15℃~150℃ | 强酸、强碱、强氧化剂和一般有机溶剂，不适用于泥浆介质 |
| 铸不锈钢 | 无 | 氟橡胶 | -20℃~200℃ | 一般酸、碱有机溶剂等介质 |
性能参数 (Valve Performance Parameters)
| 项目 | 不带定位器 | 带定位器 | ||
| 基本误差% | ±5.0 | ±1.0 | ||
| 回差% | 3.0 | 1.0 | ||
| 死区% | 3.0 | 0.4 | ||
| 始终点偏差% | 气开 | 始点 | ±2.5 | ±1.0 |
| 始点 | ±5.0 | ±1.0 | ||
| 气关 | 始点 | ±5.0 | ±1.0 | |
| 终点 | ±2.5 | ±1.0 | ||
| 额定行程偏差% | ≤2.5 | |||
| 可调范围R | 30：1 | |||

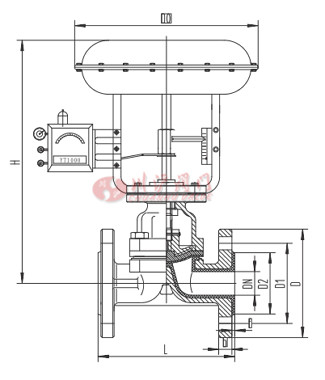

连接尺寸 (Valve Connection Size)
| 公称通径 | 外型安装尺寸 | |||
| DO | 气开 | 气关 | 结构长度 L | |
| DN15 | 285 | 479 | 532 | 125 |
| DN20 | 285 | 479 | 532 | 135 |
| DN25 | 285 | 479 | 532 | 145 |
| DN32 | 285 | 538 | 617 | 160 |
| DN40 | 285 | 553 | 632 | 180 |
| DN50 | 285 | 562 | 641 | 210 |
| DN65 | 360 | 754 | 855 | 250 |
| DN80 | 360 | 775 | 876 | 300 |
| DN100 | 360 | 857 | 958 | 350 |
| DN125 | 470 | 952 | 1077 | 400 |
| DN150 | 470 | 989 | 1114 | 460 |
| DN200 | 470 | 1084 | 1209 | 570 |
| DN250 | 580 | 1200 | 1200 | 680 |
| DN300 | 580 | 1235 | 1235 | 750 |
执行器选配表 (Actuator selection table)
| 公称通径 | DN15、DN20、DN25、DN32 | DN40、DN50 | DN65、DN80、DN100 | DN125、DN150、DN200 | DN250、DN300 | |
| 气动薄膜执行机构 | 型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
| 推力(N) | 2500 | 2500 | 3900 | 6800 | 10000 | |
| 电动执行机构 (普通型/防爆型〉 | 型号 | PSL-202 | PSL-204 | PSL-208 | PSL-312 | PSL-314 |
| 推力(N) | 2000 | 3000 | 5000 | 6500 | 9900 | |
| 型号 | 381LSA-20 | 381LSB-30 | 381LSB-50 | 381LSC-65 | 381LSC-99 | |
| 推力(N) | 2000 | 3000 | 5000 | 6500 | 9900 | |
气动薄膜执行器连接尺寸 (Valve Connection Size)
| 型号 | ZHA\ZHB-22 | ZHA\ZHB-23 | ZHA\ZHB-34 | ZHA\ZHB-45 | ZHA\ZHB-56 |
| A | 285 | 288 | 365 | 475 | 585 |
| H | 300 | 323 | 417 | 520 | 720 |
| H1 | 90 | 90 | 130 | 135 | 170 |
| hi | 40 | 41 | 41 | 54 | 61 |
| t | 18 | 18 | 23 | 26 | 34 |
| C | 95 | 100 | 130 | 150 | 180 |
| H3(MAX) | 179 | 179 | 230 | 315 | 400 |
| F | 200 | 200 | 240 | 350 | 449 |
| H2 | 106 | 115 | 170 | 195 | 270 |
| h2 | 40 | 40 | 50 | 55 | 65 |
| N-dl | 2-dl0 | 2-dl0 | 4-d12 | 4-dl4 | 4-d18 |
| d2 | 60 | 60 | 80 | 95 | 100 |
| D | 80 | 80 | 105 | 118 | 130 |
| 重董(kg} | 12 | 16 | 22 | 52 | 125 |
