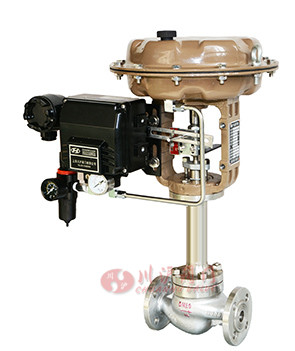

气动波纹管调节阀 / Pneumatic bellows control valve
产品说明 (Valve Description)：
气动波纹管调节阀是在ZJSP系列气动单座调节阀和ZJSM系列气动套筒调节阀基础上，增加波纹管对移动的阀杆行程完全的密封，杜绝介质外漏的情况，可用于易燃易爆、有毒性、危险性的场合使用，如氯气、氢气、浓硫酸、稀硫酸等介质中使用。波纹管单座调节阀特别适用于允许泄漏量小阀前后压差不大的工作场合使用，波纹管套筒调节阀适用于压差较大且泄漏量较大的场合使用。

  点击进入气动波纹管调节阀说明书       点击进入气动执行器说明书

选型指导 (Valve Selection Guide)：

阀体材质：WCB、304不锈钢、316不锈钢、铬钼钢、双相不锈钢
公称通径：DN15-200mm
压力范围：国标(PN1.6、4.0、6.4、10.0、16.0、20.0Mpa)、美标(Class150、300、600)、日标(JIS 10K、20K)
阀盖形式：标准型(-40~250℃)、低温型(196~0℃)、高温型(0~560℃)、波纹管型(-100~400℃)
流量特性：等百分比、线性、快开等

气动波纹管单座调节阀流量系数CV (Valve Parameters)
公称通径 阀座尺寸 额定Cv 行程
等百分比EQ% 快开Linear
20 6 0.32 — 16
8 0.8 — 16
10 1.6 — 16
15 4.0 — 16
20 6.3 10 16
25 6 0.32 — 16
8 0.8 — 16
10 1.6 — 16
15 4.0 — 16
20 6.3 10 16
25 10 16 16
32 32 17 25 16
40 40 24 35 25
50 50 44 55 25
65 65 68 85 40
80 80 99 135 40
100 100 175 210 40
125 125 275 345 60
150 150 360 466 60
200 200 640 735 60
250 250 960 1000 100
300 300 1300 1500 100


气动波纹管套筒调节阀流量系数CV (Valve Parameters)
公称通径DN 阀座尺寸dn 额定Cv行程 行程mm
等百分比EQ% 线性Linear
40 25 16 16 25
32 17 25
40 24 35
50 50 44 55
65 65 68 85 38
80 80 99 135
100 100 175 210
125 125 275 345 50
150 150 360 466
200 200 640 735 75
250 250 960 1000 100
300 300 1300 1500


零部件材质 (Valve Material)
零部件 材质
阀体 WCB CF8 CF8M CF3M
阀座 304 304 316 316L
垫片 PTFE/金属石墨垫片
阀芯 304 304 316 316L
导向套 304 304 316 316L
阀盖 WCB CF8 CF8M CF3M
阀杆 304 304 316 316L
填料 PTFE/柔性石墨


性能参数 (Valve Performance Parameters)
项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% 3.0 1.0
死区% 3.0 0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% ≤2.5
可调范围R 30：1


连接尺寸 (Valve Connection Size)


公称
通径
DN		 结构长度L H H1 H2 A M
PN16/25 (150Lb) PN40
(300Lb)		 PN63
(600Lb)		 标准型 高温型 低温型 波纹管型
15/20 181 194 206 130 240 300 270 95 35 52.5 M12* 1.25
25 184 197 210 140 250 310 280 95 35 57.5
32 200 210 220 155 265 325 295 95 35 70
40 222 235 251 170 280 340 340 95 35 75
50 254 267 286 180 290 350 350 95 35 82.5
65 276 292 311 220 350 410 475 110 45 92.5 M16*1.5
80 298 317 337 230 360 420 485 110 45 100
100 352 368 394 245 375 435 500 110 45 117.5
125 410 425 440 295 455 525 645 135 55 140 M20*1.5
150 451 473 508 325 485 555 675 135 55 160
200 600 600 650 385 545 615 735 135 55 210
250 650 708 752 470 650 725 950 170 60 260 M24*M1.5


执行器选配表 (Actuator selection table)
公称通径 DN15、DN20、DN25、DN32 DN40, DN50 DN65、DN80、DN100 DN125、DN150、DN200 DN250、DN300
气动薄膜执行器 型号 ZHA\B-22 ZHA\B-23 ZHA\B-34 ZHA\B-45 ZHA\B-56
推力(N) 2500 2500 3900 6800 10000
电动执行机构 (普通型/防爆型） 型号 PSL-202 PSL-204 PSL-208 PSL-312 PSL-314
推力(N) 2000 3000 5000 6500 9900
型号 381LSA-20 381LSB-30 381LSB-50 381LSC-65 381LSC-99
推力(N) 2000 3000 5000 6500 9900


气动薄膜执行器连接尺寸 (Valve Connection Size)


型号 ZHA\ZHB-22 ZHA\ZHB-23 ZHA\ZHB-34 ZHA\ZHB-45 ZHA\ZHB-56
A 285 288 365 475 585
H 300 323 417 520 720
H1 90 90 130 135 170
hi 40 41 41 54 61
t 18 18 23 26 34
C 95 100 130 150 180
H3(MAX) 179 179 230 315 400
F 200 200 240 350 449
H2 106 115 170 195 270
h2 40 40 50 55 65
N-dl 2-dl0 2-dl0 4-d12 4-dl4 4-d18
d2 60 60 80 95 100
D 80 80 105 118 130
重董(kg} 12 16 22 52 125
