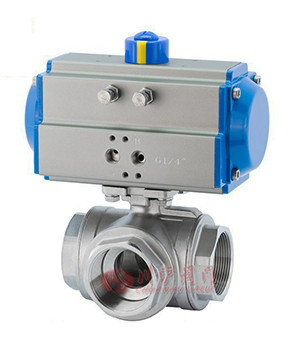

CHQ615F气动三通内螺纹球阀 / Pneumatic three-way internal thread ball valve
![](images/qdstlwqf1.jpg)
产品说明 (Valve Description):
气动三通内螺纹球阀由气动活塞执行机构和三通球阀组成。改变球芯与管道的相对位置,可以对三条管路流体实行不同的组合控制。
该产品以压缩空气为动力源,接受控制系统的开关信号,通过电磁阀换向,操作球阀按规定要求对管路进行切换。

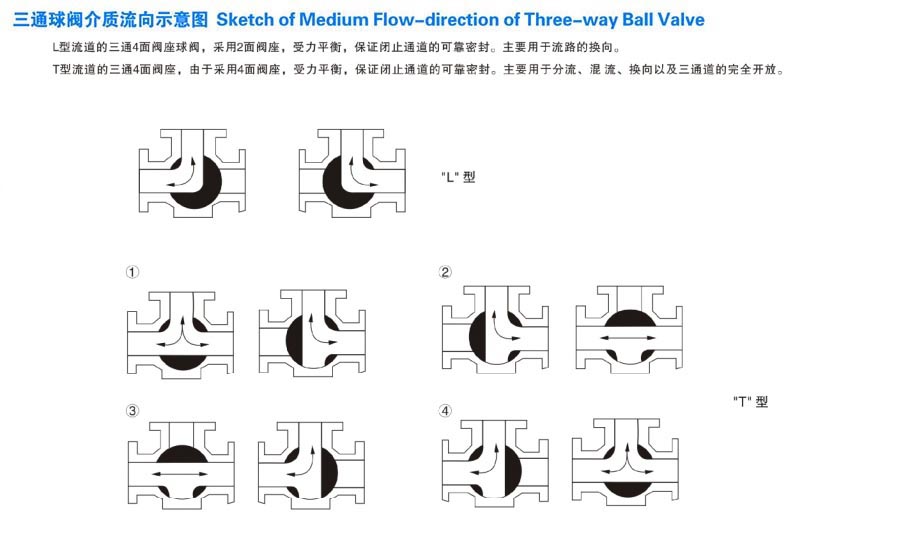

T型三通可使三路正交的管道互相连通即起分流(合流)作用,也可使其中两条管道连通而切断另一条管道。
L型三通只能连通互相正交的两条管道或切换方向,即起分配作用。
三通球阀按作用方式分单作用和双作用两种方式。
单作用的特点是一旦动力源发生故障时,球阀将处于控制系统要求的状态。
点击进入气动三通内螺纹球阀说明书
选型指导 (Valve Selection Guide):
气动三通内螺纹球阀由气动活塞执行机构和三通球阀组成。改变球芯与管道的相对位置,可以对三条管路流体实行不同的组合控制。
该产品以压缩空气为动力源,接受控制系统的开关信号,通过电磁阀换向,操作球阀按规定要求对管路进行切换。
T型三通可使三路正交的管道互相连通即起分流(合流)作用,也可使其中两条管道连通而切断另一条管道。
L型三通只能连通互相正交的两条管道或切换方向,即起分配作用。
三通球阀按作用方式分单作用和双作用两种方式。
单作用的特点是一旦动力源发生故障时,球阀将处于控制系统要求的状态。
![](../images/download.png)
选型指导 (Valve Selection Guide):

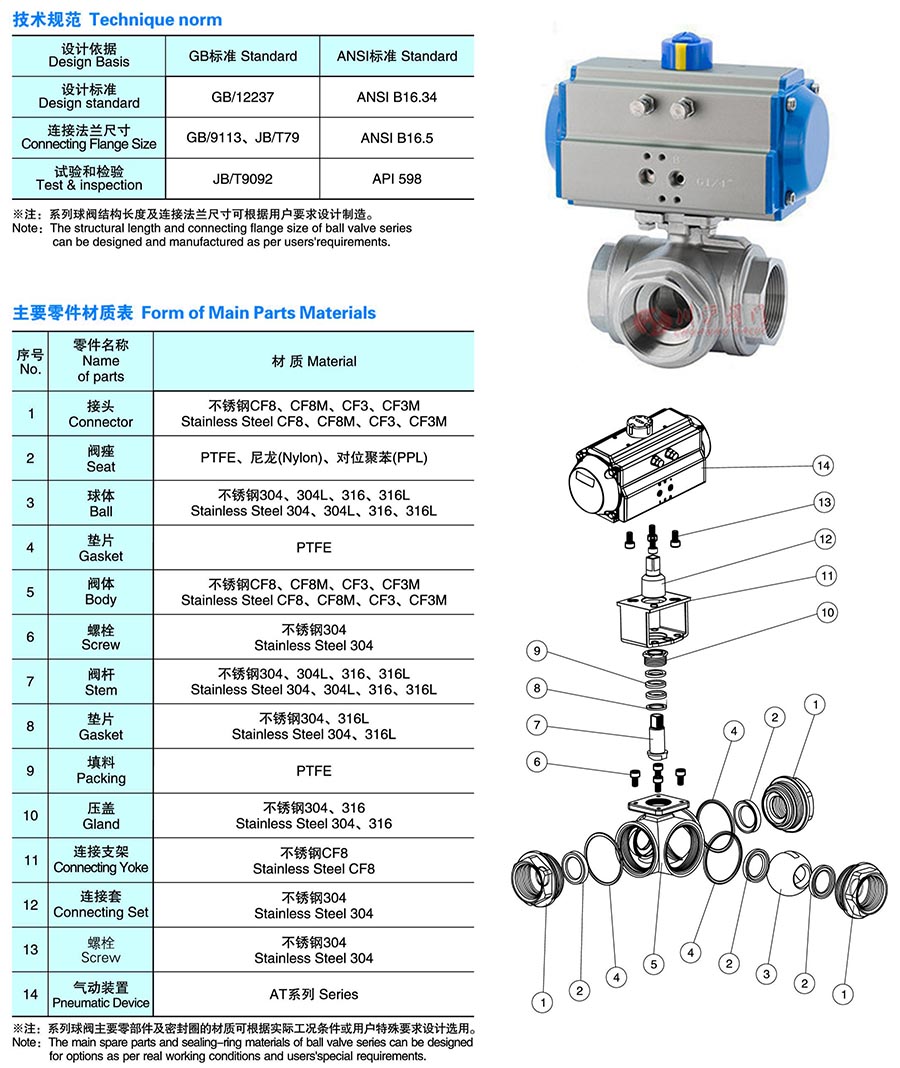

阀体材质:WCB、304不锈钢系列、316不锈钢系列
公称通径:DN15-100mm
压力范围:国标(PN1.6、4.0、6.4、10.0、16.0、20.0Mpa)、美标(Class150、300、600)
执行机构:AT型(双作用、单作用)
附件选择:电磁阀,空气过滤减压阀,手轮机构,限位开关,阀位传送器,阀门定位器,保位阀,其它。

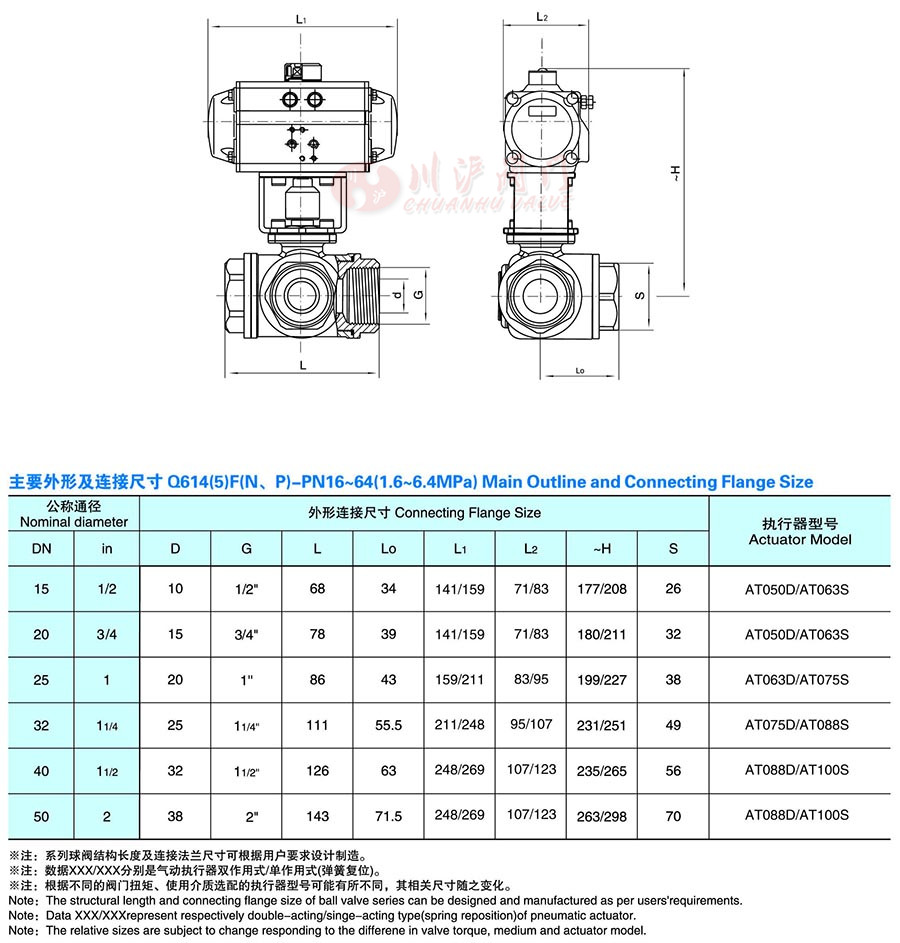

阀门参数 (Valve Parameters)
