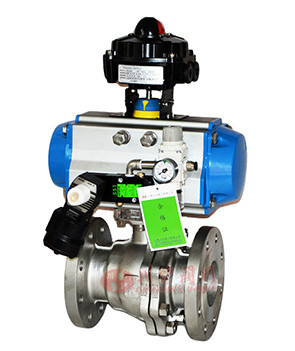

CHQ641F气动法兰球阀 / Pneumatic flange ball valve
![](images/qdflqf1.jpg)
产品说明 (Valve Description):
气动法兰球阀由球阀和气动活塞式执行机构组成。DN15~200为浮动球式结构,DN250~300为固定球式结构,阀座采用挠性的唇缘结构,具有磨损补偿和中腔自动泄压作用,因而密封可靠,寿命长。执行机构采用公司的AT系列活塞气动执行机构。该执行机构具有体积小、重量轻、输出力大等特点,且活塞与缸体间配有摩擦系数较低的非金属导向环,避免了活塞与缸体的直接接触,降低了摩擦力,因而执行机构动作灵敏、使用寿命长。
气动法兰球阀具有结构简单、体积小、重量轻、密封可靠、寿命长、操作方便等优点,可广泛应用于石油、化工、电力、轻工等行业的自动控制。
点击进入气动法兰球阀说明书
选型指导 (Valve Selection Guide):
气动法兰球阀由球阀和气动活塞式执行机构组成。DN15~200为浮动球式结构,DN250~300为固定球式结构,阀座采用挠性的唇缘结构,具有磨损补偿和中腔自动泄压作用,因而密封可靠,寿命长。执行机构采用公司的AT系列活塞气动执行机构。该执行机构具有体积小、重量轻、输出力大等特点,且活塞与缸体间配有摩擦系数较低的非金属导向环,避免了活塞与缸体的直接接触,降低了摩擦力,因而执行机构动作灵敏、使用寿命长。
气动法兰球阀具有结构简单、体积小、重量轻、密封可靠、寿命长、操作方便等优点,可广泛应用于石油、化工、电力、轻工等行业的自动控制。
![](../images/download.png)
选型指导 (Valve Selection Guide):
阀体材质:WCB、304不锈钢系列、316不锈钢系列
公称通径:DN15-300mm
压力范围:国标(PN1.6、4.0、6.4、10.0、16.0、20.0Mpa)、美标(Class150、300、600)、日标(JIS 10K、20K)
执行机构:AT型(双作用、单作用)、AW型(双作用、单作用)
附件选择:电磁阀,空气过滤减压阀,手轮机构,限位开关,阀位传送器,阀门定位器,保位阀,其它。

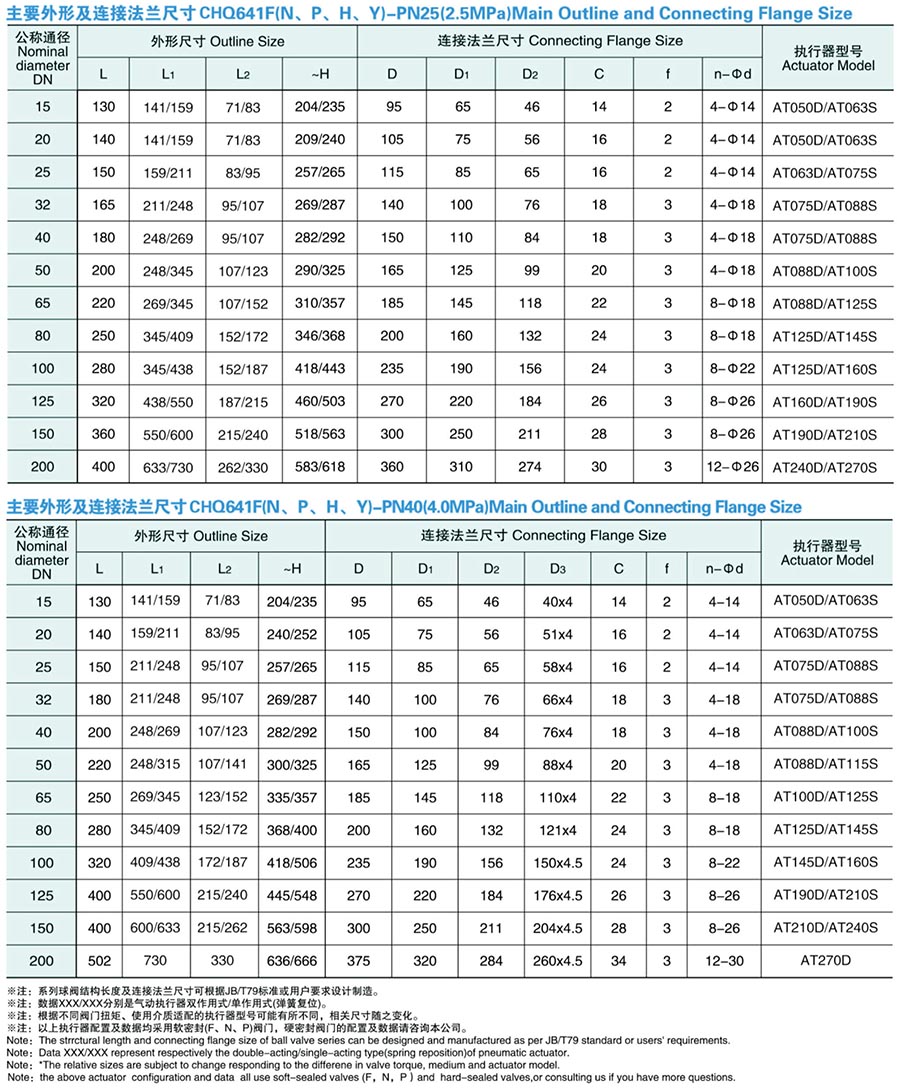

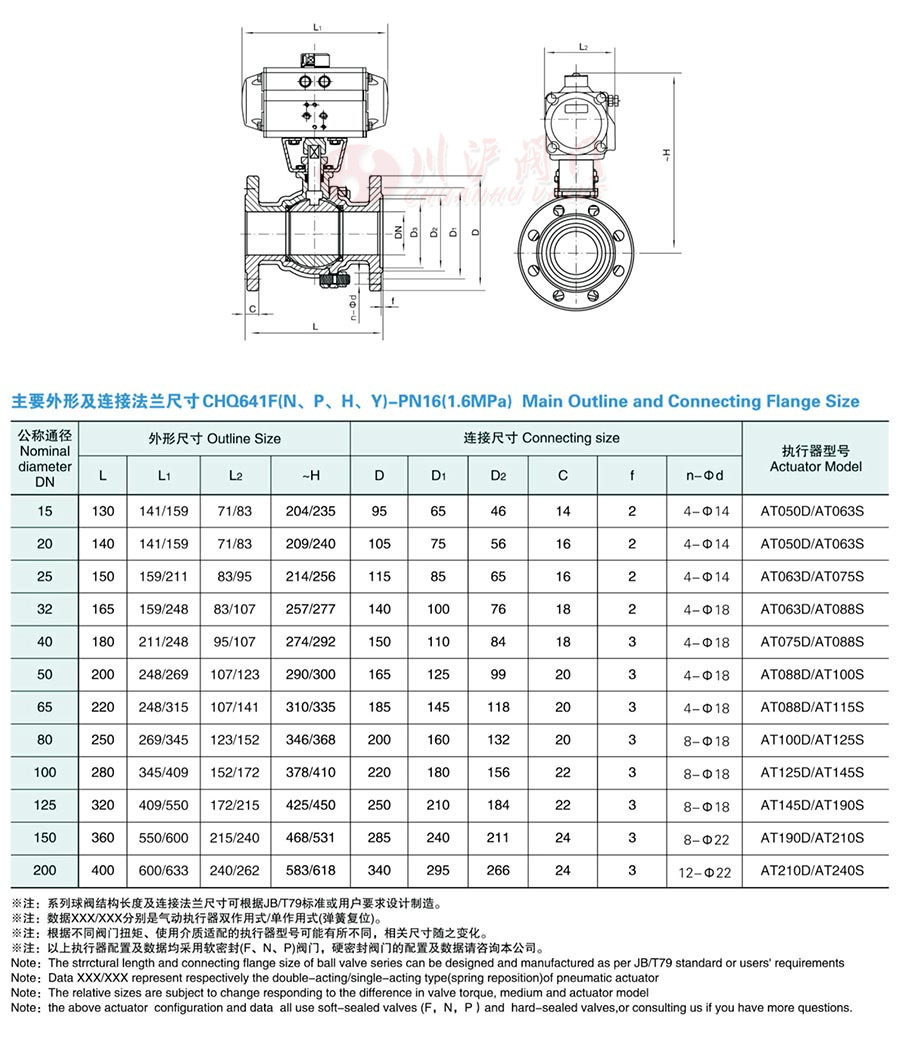

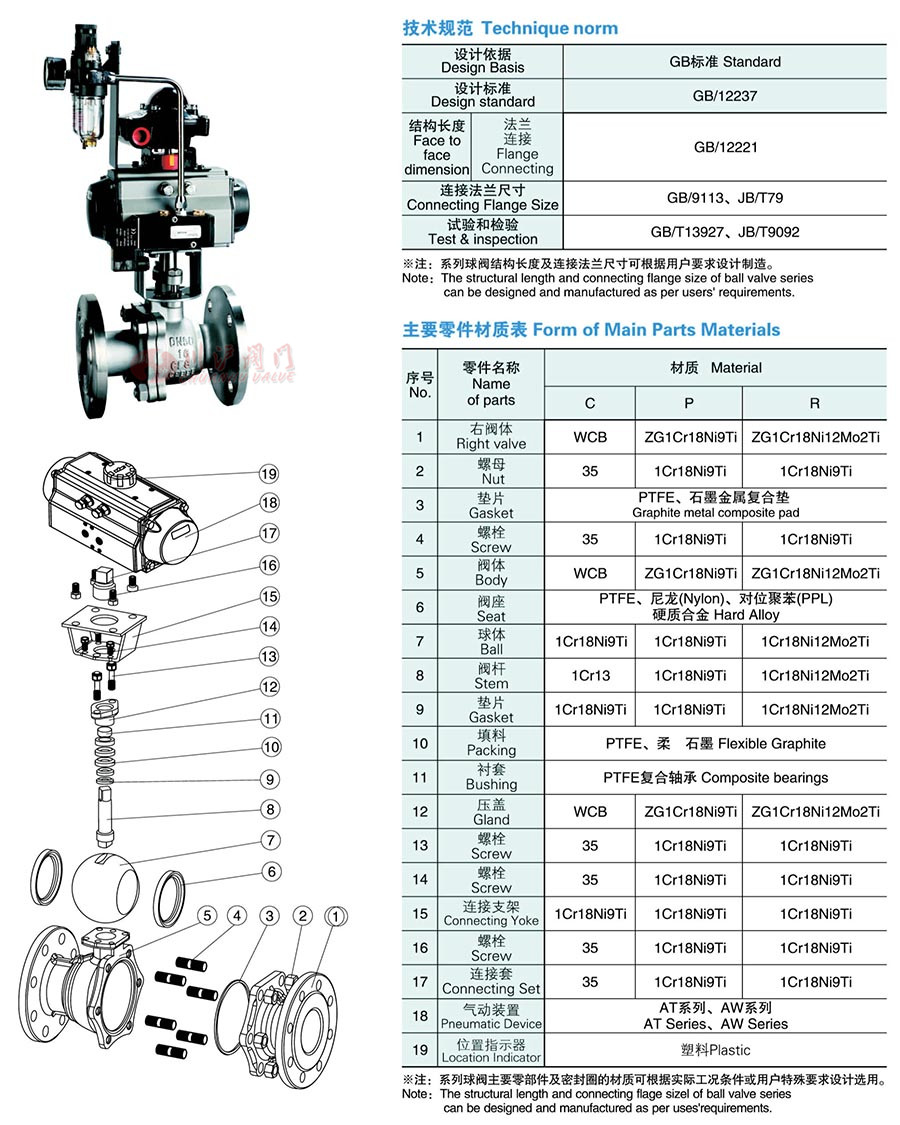

阀门参数 (Valve Parameters)
