角式阀适用于要求直角连接的应用场合，可节省一个直角弯管和安装空间。由于流路比直通阀简单，因此，适用于高黏度，含悬浮物和颗粒的流体控制。

与直通阀的另一区别是角式阀只能单导向，因此不能通过反装阀芯实现气开或气关作用方式的转换，只能选用正作用或反作用执行机构来实现作用方式的转换。

图1所示为角式阀的结构。角式阀的流体一般从底部流入，从阀侧面流出，因此流体中的悬浮物或颗粒不易在阀内沉积，可避免结焦和堵塞，具有自净能力，便于维护和清洗，但对阀芯冲刷较大。也有从侧面流入，从底部流出的套筒阀，杂质不易流入套筒，密封性好。

采用侧进底出的流向，可改善对阀芯的冲刷损伤。但在开度较小时，由于是流关流向，容易发生根切现象。根切现象是指小开度时，由于流体流动造成不平衡力方向变化，使阀芯振荡不稳定的现象。为降低不平衡力和改善阀芯的冲刷，可采用带平衡孔的套筒式结构。

角式阀的流路阻力小，因此可降低阀两端压降，具有一定的节能效果。

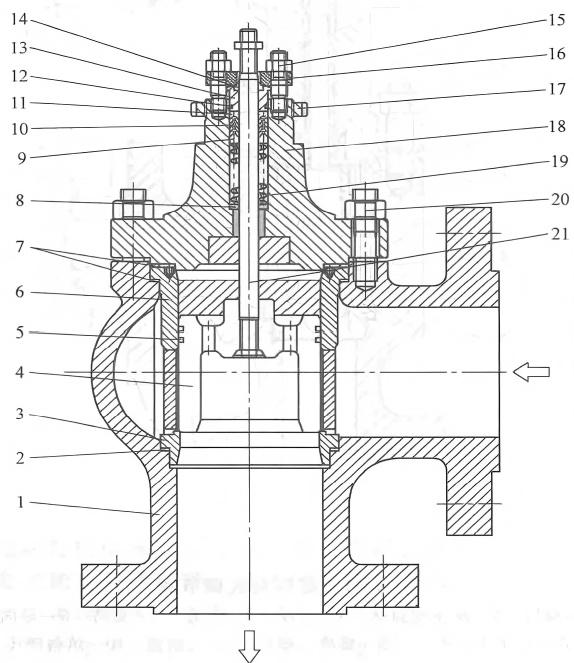

图1角式调节阀
1—阀体2—阀座密封垫3—阀座4—阀芯5—金属密封环6—套筒7—上阀盖密封垫8—填料挡环9—填料下衬垫10—填料11—填料上衬垫12—0形圈13—填料压盖
14—防尘密封圈15、20—螺栓、螺母16—填料压板17—圆螺母18—上阀盖19—弹簧21—阀杆
