全面了解直通单座调节阀结构和特点

日期:2024-10-17    来源:上海川沪阀门

如图1所示,直通单座调节阀有一个阀芯和一个阀座,是一种最常见的调节阀,其特点如下:

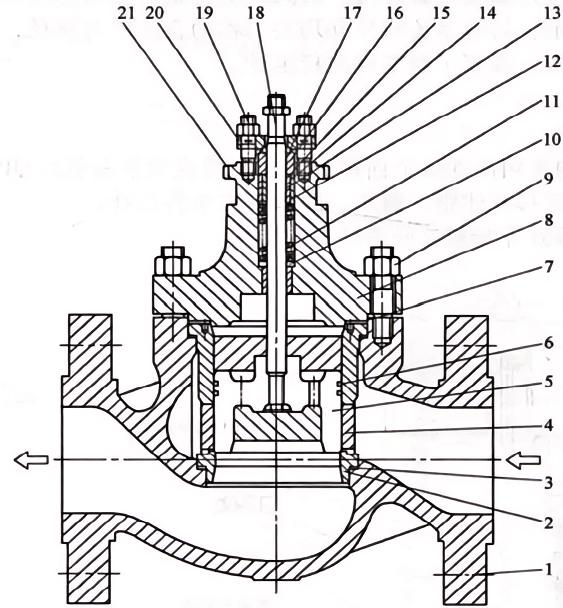

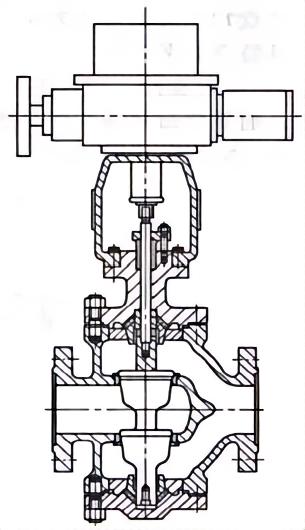

单座调节阀结构图 电动单座调节阀结构图

1—阀体2—阀座密封垫3—阀座4—套筒5—上阀盖密封垫6、11—螺栓、螺母7—填料挡环8—弹簧9—圆螺母
10—填料压盖12—填料压板 13—防尘密封圈 14—0形圈15—填料上衬垫16—填料
17—填料下衬垫18—上阀盖19—阀杆20—导向套21—阀芯

1)泄漏量小,容易实现严格的密封和切断,可采用金属与金属的密封或金属与聚四氟 乙烯 (PTFE) 或其他复合材料的密封。标准泄漏量为 IEC 60534-4:2006中 IV级。

2)允许压差小,例如DN100阀的允许压差仅为120kPa。

3)流通能力小,例如DN100的直通阀的流通能力仅为100m³/h。

4)由于流体对阀芯的推力大,即不平衡力大,因此在高压差、公称尺寸DN大的应用 场合不宜采用这类调节阀。

近年来,阀笼结构的直通调节阀由于其具有维护简单,改变阀座套筒可改变阀门的流量 特性的优点而得到广泛的应用。

为了降低阀芯所受到不平衡力的影响,可采用图3-5所示平衡阀芯的阀笼式结构。图 中,在阀芯上部和套筒之间采用柔性石墨密封环、金属密封环或高性能密封环,用于阀芯与
套筒之间的密封,套筒与阀盖之间也采用垫片或螺旋缠绕式垫片密封,保证上游高压流体不 会进入下游低压腔内。此外,流体经阀芯顶部的平衡连接孔,同时作用在阀芯的底部和顶 部,消除了大部分的静态不平衡力,并具有一定的阻尼作用,减小流体流动引发的振动等扰 动的影响。通常,平衡结构的直通单座调节阀采用如图3-5所示的外部向中心的流向,不平衡结构的直通单座调节阀采用如图1所示的流开流向。

上海川沪阀门根据单座调节阀实际适用场合,可以生产电动单座调节阀气动单座调节阀电动套筒调节阀气动套筒调节阀、自力式调节阀等控制产品。
