常用的阀盖型式有螺栓连接阀盖和压力密封阀盖两种。

(1)螺栓连接阀盖

它是通过螺栓和垫片将阀体及阀盖接起来，并形成类似于一个法兰连接密封副，常用于较低压力等级的阀门中。与压力密封阀盖相比，螺栓连接阀盖结构简单，密封可靠。如果螺栓和垫片选用得当，密封面结构合理，机加工精度足够，可以获得良 好的密封。 一般情况下， CLASS600 及以下等级的阀门推荐采用该型式。

对于 CLASS600 及以下等级的阀门，螺栓连接阀盖是阀门制造商的缺省默认设置，但也可以在阀门料表/阀门数据表中指明。

(2)压力密封阀盖

它是利用介质压力建立起密封比压并达到密封结果的一种阀盖型式。介质压力越高，密封效果越好。与螺栓连接阀盖相比，在较高压力等级的情况下，采用压力密封阀盖可大大降低阀门重量，而且压力等级越高，阀门直径越大，此效果越好。有资 料显示，在CLASS900 及以上等级的阀门中，采用压力阀门阀盖时的阀门重量，可以比采 用螺栓连接阀盖时降低20%～40%,阀门价格也将降低15%～20%。但压力密封阀盖结构复杂，不适合小直径阀门。 一般情况下，DN50 及 以 上 、CLASS900 及以上的阀门，推荐采用压力密封阀盖结构。

对于 CLASS900 及以上等级的阀门，压力密封阀盖是多 数阀门制造商的缺省默认设置，但不全是，因此建议在阀门料 表/阀门数据表中指明。

(3)加长阀盖/阀杆

严格来讲，加长阀盖不是一种具有 独特密封效果的阀盖型式，而是低温介质工况下应用的一种特 、殊阀盖型式。低温介质工况下应用的阀门，由于阀杆在阀门启闭时呈上下或旋转运动，所以低温介质有通过阀杆和填料之间 的空隙逸出的可能。为了防止逸出的低温介质在填料处结冰， 并阻碍阀杆的运动，甚至损伤阀杆，需要加长阀盖/阀杆，使 低温介质在通过填料逸出前得以升温，并到达不结冰的温度值。

表1和表2分别给出了 SPE77/200 和 BS 6364 推荐的阀盖/阀杆最小加长长度，图1所示为低温阀门加长阀杆长度计量示意。

表1 SPE77/200 推荐的阀盖/阀杆最小加长长度

阀门类型	阀门尺寸(DN)
	15~ 25	40~ 50	80~ 100	150~ 200	250~ 300	350~ 400	450~ 600	700~ 800	900~ 1200.
阀门设计温度为-50～-110℃
闸阀	100	125	150	175	200	250	300	350	400
截止阀	100	125	150	175	200	不适用	不适用	不适用	不适用
球阀	100	125	150	175	200	250	不适用	不适用	不适用
高性能蝶阀	不适用	不适用	150	175	200	250	300	350	400
阀门设计温度为-110～-196℃
闸阀	200	250	300	350	400	450	500	550	600
截止阀	200	250	300	350	400	不适用	不适用	不适用	不适用
球阀	200	250	300	350	400	450	不适用	不适用	不适用
高性能蝶阀	不适用	不适用	300	350	400	450	500	550	600

注：1.表中的数据是指阀盖顶部至填料箱底部的尺寸。2. 当阀门不带冷箱时，最小加长长度均为250mm。

表2 BS 6364 推荐的阀盖/阀杆最小加长长度

类型	以下公称尺寸阀门的填料压套的最小长度/mm
	15	20	25	38	50	80	100	150	200	250	300	350	400	450	500
截止阀	500	500	500	600	600	700	700	700	750	850	850
闸阀	500	500	500	600	600	700	700	750	900	1000	1100	1200	1300	1400	1500
球阀	500	500	500	600	600	700	700
蝶阀		—	—	—			700	700	700	750	800	850	850	900	950

注：1.表中给出的加长阀盖/阀杆尺寸是指阀门带冷箱的情况。当阀门不带冷箱时，最小加长长度均为250mm。2.BS6364标准的适用温度为-50～-196℃,但它给出的阀盖/阀杆加长长度要求没有像SPE 77/200 那样根据温度 进行分级。

对于0～-50℃介质工况，应用的阀门原则上不进行阀盖/阀杆的加长，但根据工艺要 求阀门进行保冷时，对90°关断阀，可能会发生手轮与隔热材料碰撞的问题。对于此情况，也应考虑阀盖/阀杆的加长，但加长长度以阀门手轮与隔热材料不发生碰撞为准。

加长阀盖/阀杆的要求需在阀门料表/阀门数据表中指明，并给出最小加长长度，或在项目采购技术规定中给出阀盖/阀杆加长执行的标准。

(4)其他

除了上面提到的两种阀盖型式之外，实际的工业应用中有时还会遇到诸如螺 纹连接阀盖、焊接阀盖、整体阀盖等阀盖型式。

螺纹连接阀盖和焊接阀盖常见于小尺寸(例如 DN50 及以下)阀门上。它们结构尺寸小，可降低阀门制造成本。但焊接阀盖为不可拆卸连接， 一旦阀门内件发生损坏，只能将整个阀门弃用。螺纹连接阀盖的密封性能较差，因此常借助于非金属密封胶带或密封焊进行辅助密封。螺纹连接阀盖和焊接阀盖是少数生产商对小尺寸(例如 DN50 及以下)阀门的缺省默认设置，因此，应用时应注意。如果不希望采用螺纹连接阀盖或焊接阀盖，应在阀门料表/阀门数据表指明阀盖型式。

值得说明的是，不是所有阀门都是有阀盖的，比如，对分式球阀、三片式球阀、蝶阀等都是无阀盖的阀门。对于此类阀门，阀门料表/阀门数据表中的对应栏可填写“不适用”或“N/A”。

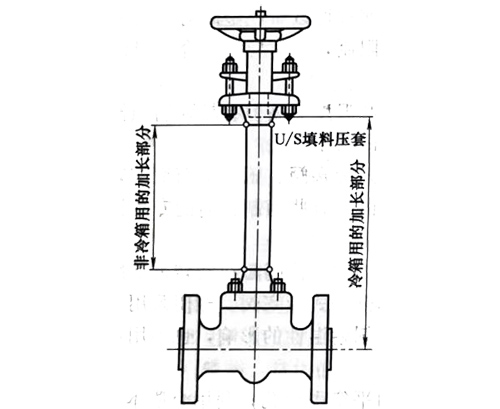

图1所示为低温阀门加长阀杆长度计量示意
