由于止回阀种类较多，止回阀的内件型式也比较多。根据不同的工况，正确选用止回阀非常重要。错误的选型，不紧起不到止回效果，可能还会损坏阀门或者泵。正确的选用止回阀，可以最大限度的保护管道上的设备上使用，以下是上海川沪阀门总结的几种常用的止回阀选用知识点。

① 升降式止回阀

升降式止回阀内件型式常用的有平板式、旋塞式和球形三种，三种内件型式又分为带复位弹簧和不带复位弹簧两种。

由于止回阀均为非强制性密封，靠介质自身的压力形成密封比压，故平板式、旋塞式和球形阀瓣的密封效果差异并不像截止阀那么明显，尤其是平板式和旋塞式两种阀瓣， 一般情况下都是由制造厂根据习惯确定。球形阀瓣表现出稍好一些的密封效果，但价格较高，故常用于对阀门内漏有较高要求的情况下，比如有极度危害介质存在的工况条件。

除球形阀瓣外，平板式和旋塞式两种阀瓣可以采用制造商默认型式，而不需要在阀门料 表/阀门数据表中注明。

是否带复位弹簧，主要取决于被保护的设备重要性及介质的操作压力。当被保护的设备 需要其出口止回阀能够快速、及时关闭时，可采用复位弹簧进行阀门的辅助关闭。但对于压 力较低的介质工况，采用复位弹簧会增加介质的阻力，降低介质的流量，甚至打不开阀门。 所以，选择复位弹簧时应慎重，必要时应在阀门料表/阀门数据表中给出介质压力或规定阀门的开启压力，

② 旋启式止回阀

旋启式止回阀内件型式可分为常规型阀瓣和 TILTING (国内有人称为“斜盘式”)阀瓣两种。 一般情况下，制造厂默认的阀瓣型式为常规型阀瓣。
对于 TILTING 阀瓣，由于副阀板的平衡作用，当阀门打开或关闭时，会起到一定的延时 作用，可大大减少阀瓣对阀座的冲击力。所以，除了被保护设备对介质回流比较敏感而需要及时关闭的情况外，建议在下列工况条件下，但不限于下列情况，宜采用 TILTING 阀瓣型式：

a.DN400 及以上液体管道；

b.CLASS300 及以上且 DN400 及以上的气体管道；

c. 压力频繁波动且阀门直径大于等于 DN200 的介质工况。

当要求用 TILTING 阀瓣型式时，应在阀门料表/阀门数据表中注明。

③ 对夹式止回阀

常用的对夹式止回阀阀瓣型式有轴流式、旋启式和双板式三种。

轴流式常用于 DN40 及以下的止回阀，有弹簧复位。其特点是结构简单，但阀瓣占据 了大量的正方向流通通道，故不宜用于大直径情况下，也不推荐用于高压(如 CLASS600及以上)介质工况条件。

旋启式在这里也称为单板式，不需要弹簧复位，常用于DN25～200 直径的对夹式止回 阀。与双板式相比，结构简单，阀瓣也躲开了流道中间的位置，使流体流动特性更好。但对 于大直径阀门，阀瓣开启后会伸入管道法兰内，此时应考虑管道法兰通道空间对阀瓣的适应性。

双板式常用于 DN50 及以上的对夹式止回阀。由于它克服了旋启式阀瓣可能与管道法 兰碰撞的缺点，因此为优先选用阀瓣型式，也是大多数制造商的默认型式。但是，如果选择了双板式阀瓣，还是建议在阀门料表/阀门数据表中注明。

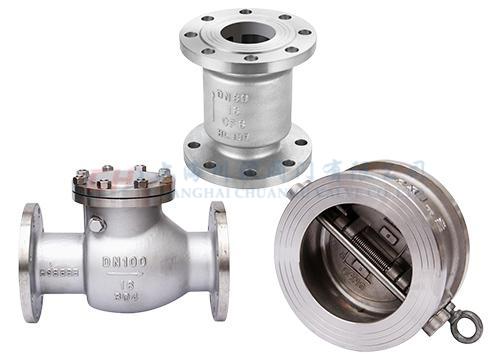

止回阀
