新品-对夹式软靠背蝶阀是上海川沪阀门在紧跟市场应用下，开发出的新的产品，相比市面上的普通硬靠背蝶阀来，具有更加优秀的密封性能、需要更小的扭矩，并且拆卸方便，使用场景更加广泛的特点。

产品特点

●保证阀门双向完全密封
●阀体和阀板精勣加工，扭矩小，使用寿命长
●阀杆上的三个轴承防止阀杆弯曲，而且保证最佳使用
●提供法兰安装孔，确保安装时阀门位置正确
●可提供单法兰装配
●可安装在任意位置
●阀体免维护
●可拆卸，材料可循环使用
●法兰孔多标准设计

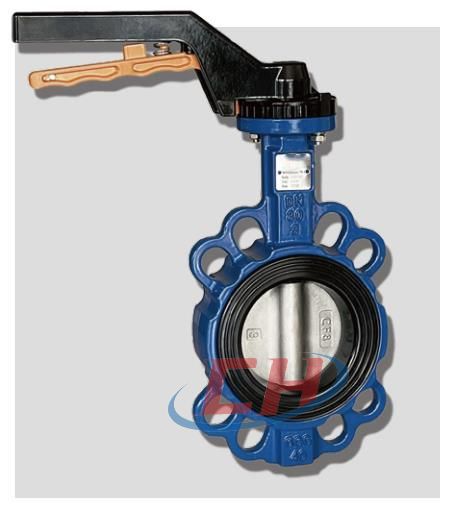

新品-对夹式软靠背蝶阀:手柄式

应用介质及行业

●化工和石油化工
●水处理和污水处理技术
●气体处理技术
●造船
●能源工程
●食品工业
●市政工程
●无硅表面喷漆处理
●新能源锂电行业

新品-对夹式软靠背蝶阀：应用介质及行业

公称通径	DN25~DN1200
面对面尺寸	GB/T12221-2008 ISO 5752 Series 20 API 609 Table 1 EN558 Series 20（DIN 3203 T3 K1）
连接法兰	GB/T9113-2010 GB/T17241.6-2008 HGT20592-2009 ANSI B 16.5，CLASS 150 DIN2501PN6/10/16 AWWA C 207 AS 2129 Table D and E BS 10 Table D and E JIS B 2211-5K JIS B 2212-10K
顶法兰	EN ISO 5211 NFE29-402
工作温度	-20~+160°C（受阀座材质影响）
工作压力	最大p16Bar
压差	最大△p16Bar
真空应用	0.2Bar绝压（受介质温度影响）

阀板与阀杆的无销连接特点

高强度的阀杆贯穿阀板，并用六方设计的卡位来驱动阀板，此为中阀科技阀门独有的设计特点。这样的设计使用阀杆能避免与管线内的流体接触。常规老式的有销钉连接通常会导致阀板泄漏，腐蚀和易晃动，阀板销钉由于磨损和腐蚀，通常需要复杂的工具来拆卸。然而中阀科技的阀门拆卸只需先取出卡簧再把阀杆从阀板拔出即可。由于没有凸出物影响流量，无销蝶阀的CV值比其他同类产品都要高，为此湍流较小，压力恢复好。

阀板设计特点

阀板采用一片式设计，边缘经球面加工和手工抛光，具有操作扭矩力低、阀座使用寿命长和密封性能好等优点。应用在卫生领域时，这样的设计完全防止收藏灰尘颗粒和细菌。阀板表面可以喷涂：PTFE、ETCFE、尼龙、碳化钨、陶瓷，或包覆乙丙、丁青、氟橡胶、聚四氟乙烯等各种橡胶或防腐材料表层，防止金属表面侵蚀和腐蚀。阀板通心轴设计承压效果更好。阀板内置六方槽，与阀杆严密配合。

兼容性

阀门安装顶部法兰满足ISO5211标准。可直接安装手动操作机构和电动执行机构。所有阀门加长式阀颈，满足至少50mm的管线保温要求。
由于标准化的设计理念所有中阀执行机构包括手柄、齿轮减速器，气动和电动执行机构都能直接安装在中阀的衬胶阀座阀门，无需支架。现场安装简易，减小了误差和高度。

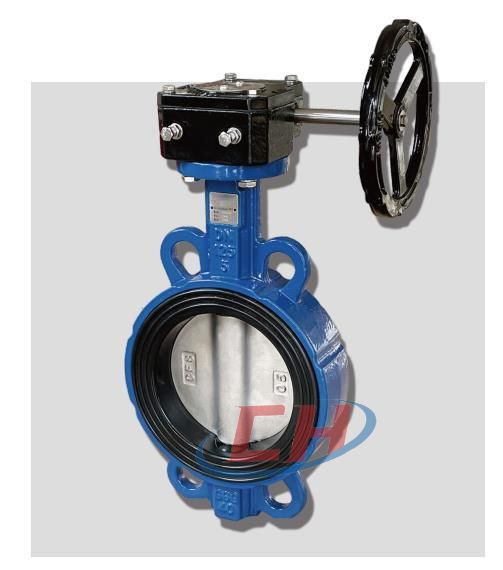

新品-对夹式软靠背蝶阀:蜗轮式
