截止阀的功能

（1）截断截止阀是截断阀门中的一种，用来截断或接通管路中的介质，不宜用来调节介质的压力或流量。

如果长期处于节流状态，密封面会被介质冲蚀，不能保证其密封性。

2）节流理论上截止阀适合于节流使用，此时阀瓣的最小开启高度应为20%的开度；否则由流动诱发的振动可能会导致阀门的损坏。

当截止阀用于节流工况时，需要更换其阀瓣，用于节流的截止阀。

截止阀分类截止阀的种类很多，并且有多种分类方法

截止阀按照密封材料可分为软密封截止阀和金属硬密封截止阀两大类：按照阀瓣的结构形式可分为阀瓣平衡式截止阀和阀瓣非平衡式截止阀两大类：按照流道形式可分为直流通道、Z形流道、角式流道、直流流道和三通流道等。

软密封截止阀

在截止阀中，为防止软质密封件受热损坏，在软质密封件前安装了一种散热装置，它是由一块带有较大散热表面的金属片组成的。如果用于氧气的工况，这种设计还不足以防止软质密封件的起火燃烧，为防止该种阀门失效，就必须扩大阀座以外的进口通道，使进口通道的一端形成一个口袋，以便使高温气体集聚在离开密封件以外的地方。在设计软质密封面时，要着重考虑防止软质密封元件被介质压力挤出或造成位移。

软密封材料包括橡胶包覆阀瓣、PTFE（或其他塑料）阀座或金属阀瓣镶嵌非金属材料以及很流行的软硬双重密封阀瓣结构。这种软密封结构的阀门常用于蒸汽和气体介质，尤其是在低压铜截止阀上使用。

软密封阀门所需的关闭力极小，软密封阀瓣易于更换，只要阀座密封面没有损伤，更换阀瓣的软密封件，阀门的性能就能很快恢复如初。

（1）阀瓣包覆橡胶软密封截止阀

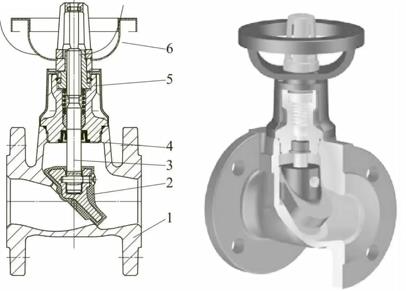

图1：阀瓣包覆橡胶软密封截止阀结构图及效果图

1—阀体：2-阀瓣：3一阀杆：4一密封填料：5-阀盖：6—手轮

图1为阀瓣包覆橡胶软密封截止阀结构图及效果图，尽管阀体采用了T形结构，但是在阀体内腔进口通道侧铸造出来与水平方向呈45°的阀座，这就使得阀门的流道呈直线形，达到和直流式阀体一样的效果，介质的流通能力好：而且由于采用橡胶软密封，阀门的密封性能好。

该阀门壳体采用铸铁材料，阀瓣包覆三元乙丙橡胶。

该阀门具有如下特点

①免维护：
②低流阻，良好的流通性：
③节流功能
④暗杆设计（内螺纹提升）
阀杆螺纹在阀体外部
自对中阀杆轴承
DEDD波纹管密封
③双重密封保障
保温罩同时具有防结露功能：
阀体可完全保温，可以节约能源。
该阀门主要用于-10～120℃的热水系统、供热系统及空调系统中。

（2）非金属镶嵌式软密封截止阀

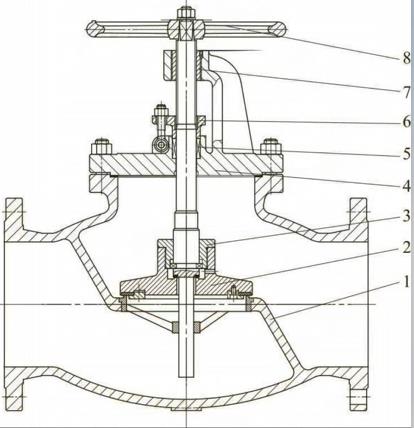

为非金属镶嵌式软密封截止阀结构图，阀瓣上镶嵌聚四氟乙烯等聚合物，主要用于液化石油气站的燃气管路系统。

图2:非金属镶嵌式软密封截止阀

1一阀体；2一阀瓣：3一阀瓣盖，4一阀盖；5一填料；6一填料压板；7一阀杆螺母；8一手轮

压力波动严重的地方，建议采用一个管线缓冲器。
