1.阀体组件装配图

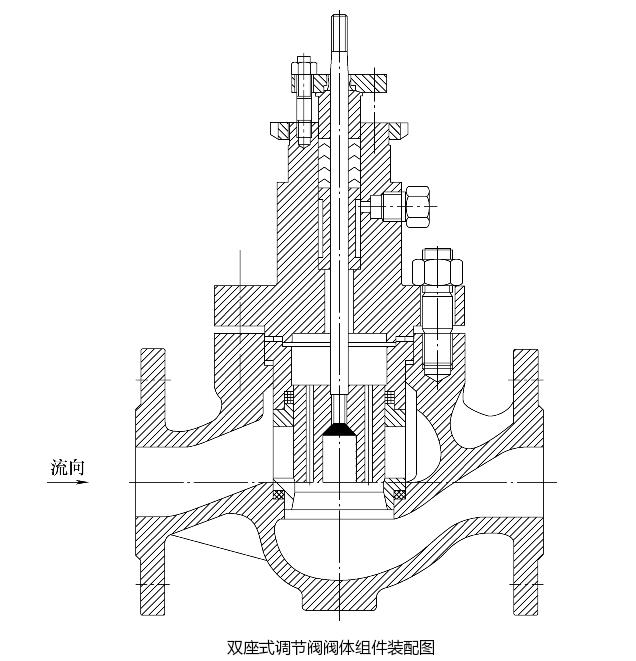

双座式调节阀阀体组件装配图

2.设计计算

双座式（压力平衡式）结构主要应用于大口径、高压力的阀门。调节阀工作时，阀前后的压差作用在阀芯上，对阀芯产生一个推力，其大小为压差与阀芯面积的乘积，方向和介质的流向相同。普通（非平衡式）调节阀工作时，作用力完全作用在阀芯上，使阀杆动作需要很大的力。双座式（压力平衡式）调节阀就是采取一些措施将这个作用力减小（抵消）一部分。例如，改变阀芯后的通道，并将部分压力直接引导到阀芯后方来抵消作用力。

阀门开启、关闭力的计算公式为

阀门开启、关闭力的计算公式

式中
F关——阀门所需关闭力（N）；
F开——阀门所需开启力（N）；
FY——阀座所需密封力（N）；
Ft——不平衡力（N）；
Ff——填料摩擦力（N）；
G——阀芯或（阀芯+阀杆）的重力（N）。
其中

式中
dg1——阀座直径（mm）；
d——阀杆直径（mm）；
p2——大阀后压力（MPa）；
h——单圈填料高度（mm）；
z——填料圈数；
f——摩擦系数，这里采用石墨填料；
ε——阀座密封系数。

在实际的工况应用中，双座式（压力平衡式）调节阀比单座调节阀应用的范围更加广泛，大特点在大压差工况中依然保持很好的适用性，可以平稳的运行，单座调节阀在大压差情况下，阀芯可能会关不死或者打不开，关闭不完全。但是在密封效果上，单座调节阀比双座式（压力平衡式）调节阀更胜一筹，软密封可以达到零泄漏，金属密封的泄漏量也比双座式要小的多。
