1.蝶阀

如图1所示，蝶阀具有结构简单、体积小、重量轻、流路畅通、有自清洗作用、流阻小、流通能力大、流量特性近似等百分比等优点。低负载中线蝶阀泄漏量较大，一般适用于低压差、大流量、含颗粒介质的调节。在电厂中低负载蝶阀主要用于风道（圆风门）流量调节，这是由于百叶窗式方风门具有快开流量特性，不易调节，故在风道中用蝶阀风门更有利。

蝶阀

2.球阀

球阀的大特点是损失极小、流路简单，适用于有固体杂质的场合；具有快开流量特性，多用作切断阀。按阀芯形式不同，球阀可分为O形球阀和V形球阀，如图2所示。V形球阀的流量特性接近等百分比，其调节范围宽（R=200～300）、密封性好，但多采用软座密封，使用温度受到限制（低于180℃），在温度不高、调节范围大、希望阻力较小的系统中，可以考虑选用V形球阀。另外，在有些引进工程中，也有将球阀用作自动控制阀的旁路阀，在检修自动控制阀时，旁路阀可提供一定的调节性。

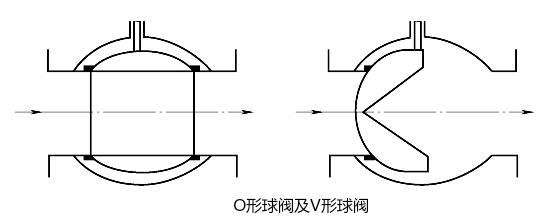

O形球阀及V形球阀

3.偏心旋转阀

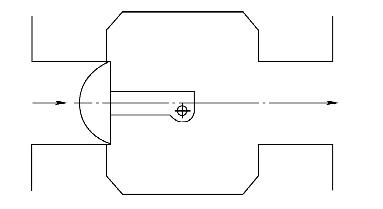

偏心旋转阀如图3所示，它通过偏心阀芯的旋转来调节和切断介质，综合了球阀和蝶阀的优点。泄漏量小（0.01%）（ANSI标准Ⅳ级）、可兼作切断阀、可调比（R=100）大、体积小、重量轻；流量系数大、动态稳定性好、阀效应不明显（一般阀门在临界点处，其流量特性曲线将发生畸变，这种现象称为阀效应），阀芯不平衡力较小（约为单座阀的1/2），适用温度广、通用性好；同一规格的阀门要想改变流通能力，只需换阀座即可，不必换阀芯；阀内很容易衬上各种衬里，以适应不同需要等优点。该阀的综合性能优越，可以代替普通控制阀，国外使用很广，特别适用于要求调节范围宽（此时可代替一大一小两个并联的可调比较小的阀，从而使系统和控制得到简化）、泄漏量小、流通能力大、阻力小的场合，如火力发电厂中的除氧器加热蒸汽控制阀、主凝水控制阀等。另外，该阀因为流道简单，还适用于高黏度介质（如重油）。

偏心旋转阀

在自动化控制中，蝶阀、球阀、偏心旋转阀和不同的驱动器组成各种形式的控制阀，和气动活塞式执行器组成气动蝶阀、气动球阀、气动偏心旋转阀。 和电动执行器组成电动蝶阀、电动球阀、电动偏心旋转阀。根据现场控制要求，可以实现开关控制，也可以接收4-20mA模拟量信号实现对介质流量大小的调整。
