球阀因为其高流通特点，在当前工业设备中得到了广泛的应用。球阀是一类旋转阀，它将角位移传递给球状阀芯，使其旋转。球阀阀芯是一个带孔的球，当阀芯旋转时，节流面积变化。根据孔的形状，分为O形球阀和V形球阀两类。上海川沪阀门根据阀体结构特点和气动执行器、电动执行器连接后，组成气动快速切断球阀、电动调节球阀、气动V型调节球阀、气动三通球阀等阀门。以下为各种球阀详细介绍。

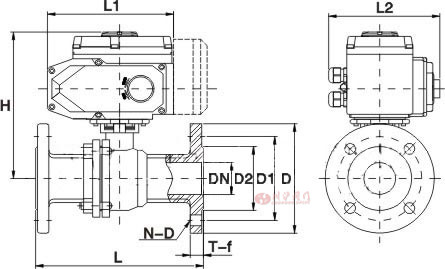

①O形球阀
O形球阀的孔是一个贯通全球的直孔，当阀芯旋转时，节流孔的面积变化。根据直径大小分为全通径和缩径两类。全通径球阀用于大型管道系统，由于阀门口径与管道相同，因此，对管道的清理很有用，例如，直接用特殊的旋塞或清管器进行清理、内部检查和非破坏性试验管道等，其主要缺点是控制特性差。缩径球阀的球内流道的直径一般为管道公称直径的0.78倍，全通径球阀的球内流道的直径一般为管道公称直径。不同设计标准的流道直径不同。理论上，球体的半径一般是公称直径一半的／2倍，需要增强球体强度时，应适当增大球体直径。因此，实际球体半径取公称直径一半的0.8~0.9倍。球阀具有流通能力大，流动阻力小，既可用于作为流体的节流调节（连续控制），也可用于作为流体的切断控制（开关控制）等特点。通常，球阀的可调比大，约为同通径控制阀的几倍。球阀具有旋转阀的切断功能，因此，适用于含纤维、浆料和黏度大的流体控制。球阀可以阀座导向，也可以用阀顶部和底部轴承支撑。阀座的泄漏量很低，可达0.0001%C.球阀球体的支撑可采用浮动方式和用两个平轴承或滚珠轴承固定。浮动球阀价格便宜，但压降变化大，需高的驱动力矩，且容易磨损而降低密封性。因此，高压流体宜选用轴承分离方式。其特点如下。

a.流量特性近似为快开特性。因此，O形球阀常被用于作为含纤维、浆料或黏性流体的切断控制阀，其工作温度不大于200℃,工作压力不大于0.1MPa.常用口径在25~400mm.

b.阀体对称，流体流向可任意，阀芯旋转角从0°~90°,可单向旋转，也可双向旋转。

c.流阻小，全通径球阀全开时，等同于同直径的管道。此外，其流量系数也大。

d.结构简单，维护方便，可采用软密封，因密封可靠，泄漏量很小，软密封O形球阀（聚四氟乙烯阀座）可达气泡级密封。

e.可调比高。通常，与活塞式执行机构或全电子式执行机构配合使用，可调比可达（100:1)~(500:1).

②V形球阀
为改善球阀的流量特性，可采用特性化方法设计球阀内部的节流孔或在阀出口增加额外

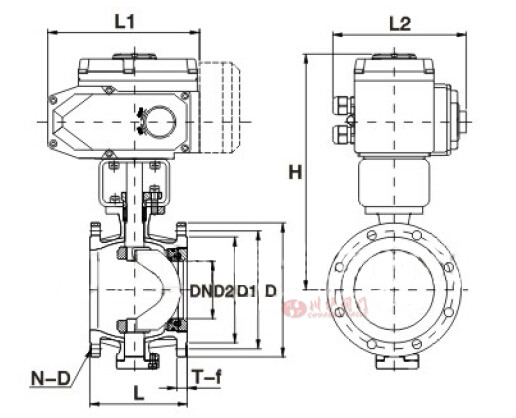

部件。V形球阀是特性化球阀的一类。图2-72是V形微切口－V形球阀芯球阀的阀芯外形。V形球阀是在球形阀芯上有V形切口的球阀，切口的形状与控制阀的流量特性有关，其结构图见图2-73.其特点如下。

a.V形球阀的切口可使控制阀流量特性近似为等阀轴百分比流量特性。
图2-72 V形球阀的阀芯外形

b.随阀轴旋转，V形切口旋入阀体，球体与阀体中密封圈紧密接触，因此，可达到良好密封。

c.流阻小，具有剪切功能，常被用于作为含纤维、浆料或黏性流体的节流控制阀。

d.流通能力大，流通能力可达同通径其他控制阀的两倍。

e.可调比大，可达（200:1)~(300:1).

f.适用于工作温度在－40~450℃,工作压力不大于6.4MPa的场合。

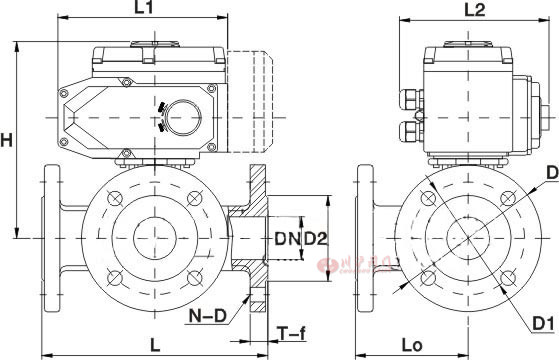

③多通球阀
球阀也可用于分流和合流。三通、四通和五通的球阀也可像直行程阀一样应用于生产过程。三通球阀有T型和L型两类。T型三通球阀用于三条正交管道相互连通和切断。L型三通球阀用于相互正交的两条管道的相互连通和切断，不能同时保持第三条管道的相互连通，因此，只用于分配。其特点如下。

a.常采用一体化结构，四面阀座密封，因此，法兰连接少，可靠性高，质量轻。

b.使用寿命长，流量系数大，流阻小，安装空间小，降低投资成本。

c.T型三通球阀主要用于分流、合流和换向；L型三通球阀主要用于换向。
