ZJSP、ZJHP型气动单座调节阀适用控制流体介质流量、压力和高负荷工况。阀体结构紧凑，流体通道呈S流线型，允许流通能力大，可调范围广，流量特性精度高。阀芯导向部分的导向面积大，具有抗震性能强的特点。阀座密封性能符合IEC或者GB标准，调节阀配用多弹簧式薄膜执行机构，结构紧凑、输出力大。

产品特点

1.阀座采用卡入式结构避免了螺纹旋入式的缺陷，当压紧上盖时阀芯和阀座自动对中，而且装卸简单方便，即使在严重腐蚀的情况下也能轻松的取出阀座，有利于维修和维护。
2.阀芯和阀杆采用一体式结构避免了插销式的缺陷，即使在高压差的情况下更能保证阀杆的稳定性；
3.在整个流量和特性范围内，平衡型和非平衡型阀塞，具有很高的切断密封性能；
4.金属密封和软密封具有相同的流量系数；
5.调节阀中采用平衡阀塞，可以承受比较大的允许压差；
6.阀内件表面特殊处理；抛光、氮化和堆焊司钛莱合金延长了调节阀的使用寿命，工作更为可靠；
7.可调比30：1，可定制50：1；
8.采用高等级的非石棉密封或波纹管密封；
9.采用多弹簧型气动执行机构，可实现正、反作用，不需要增加其它零件就能调整弹簧范围，正作用执行机构可以实现气闭操作，反作用执行机构可实现气开操作；
10.可配气动执行机构、电动执行机构、电液动执行机构。

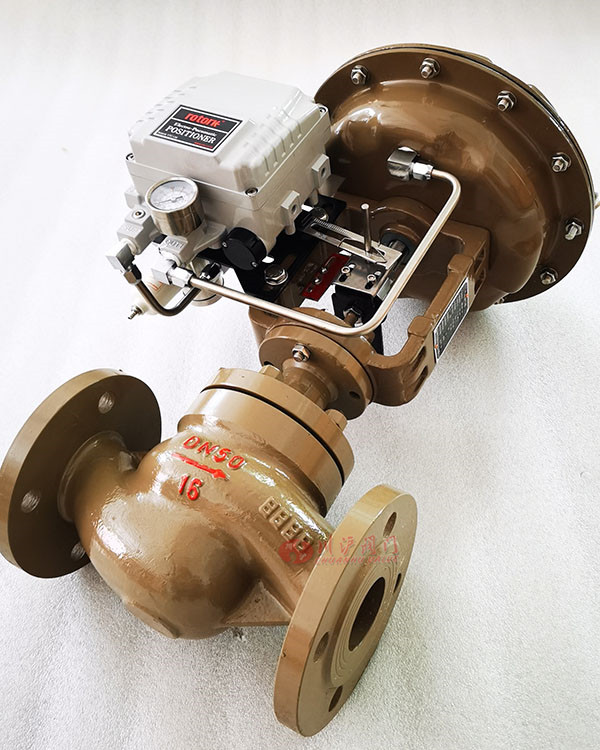

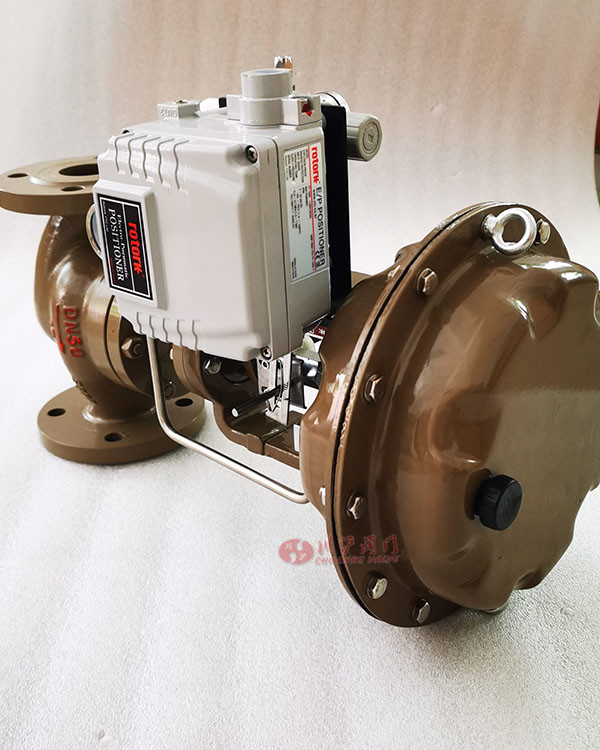

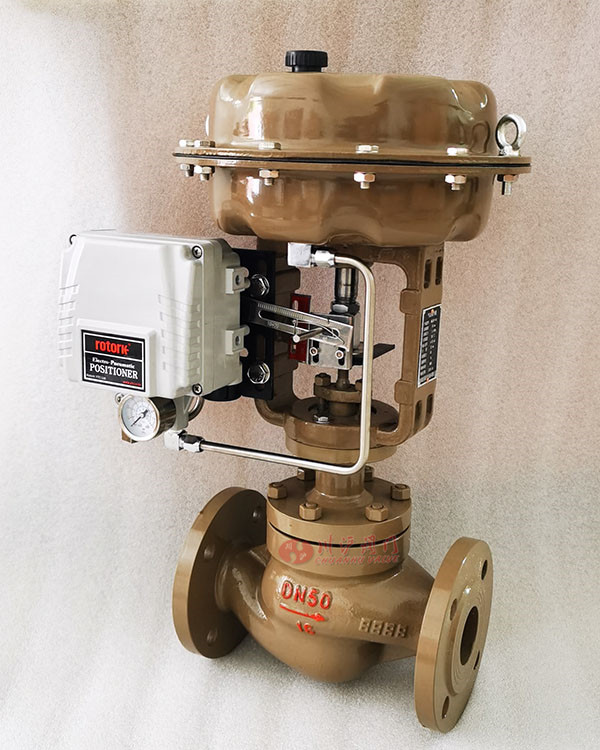

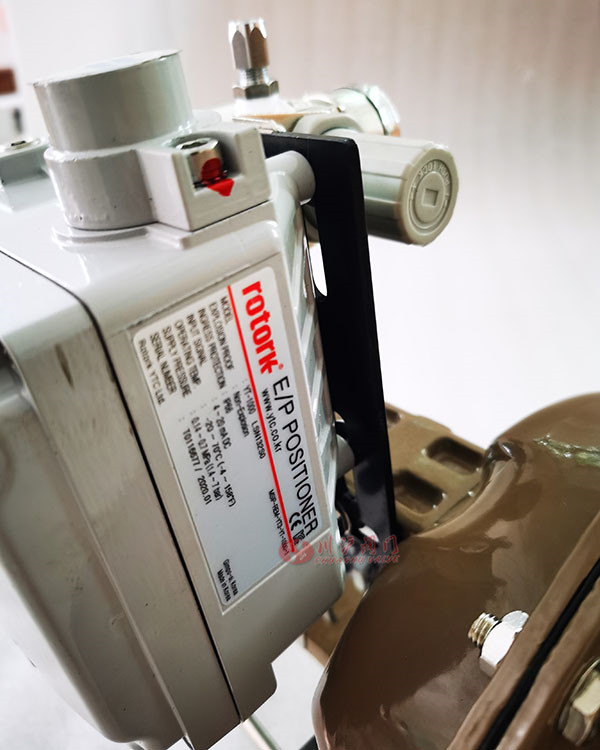

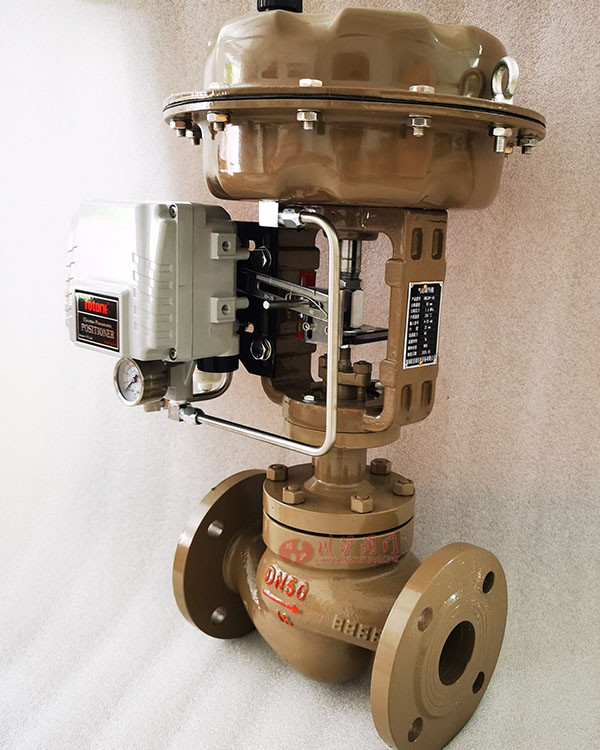

产品图片

阀体参数

型式：直通单座铸造球型阀
公称通径：15、20、25、40、50、65、80、100、150、200、250、300mm
公称压力：PN1.6、4.0、6.4MPa
法兰标准：JB/T79-2015
材料：铸钢（ZG230-450）、铸不锈钢、（ZG1Cr18Ni9Ti、ZG1Cr18Ni120Mo2Ti）等
上阀盖：普通型上阀盖：-40~230℃、伸长型上阀盖：230~450℃
压盖形式：螺栓压紧式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

作用形式

气关式或气开式阀，
气开式阀采用ZHB型执行机构，
气关式阀采用ZHA型执行机构

控制性能

泄漏量：小于阀额定容量的0.01%
回差：带定位器：小于全行程1%
基本误差：带定位器：小于全行程的±1%

应用范围

ZJSP、ZJHP型气动单座调节阀广泛使用于要求可靠性和关闭性能高、低温以及高压工艺管线场合，由于材料范围广和设计形式的多样化，使得这些阀门可在不同的工业领域中得以应用（警如：化工、电力、造纸、食品、冶金、采矿等）
