气动波纹管调节阀是在ZJSP系列气动单座调节阀和ZJSM系列气动套筒调节阀基础上，增加波纹管对移动的阀杆行程完全的密封，杜绝介质外漏的情况，可用于易燃易爆、有毒性、危险性的场合使用，如氯气、氢气、浓硫酸、稀硫酸等介质中使用。

选型指导

阀体材质：WCB、304不锈钢、316不锈钢、铬钼钢、双相不锈钢
公称通径：DN15-200mm
压力范围：国标(PN1.6、4.0、6.4、10.0、16.0、20.0Mpa)、美标(Class150、300、600)、日标(JIS 10K、20K)
阀盖形式：标准型(-40~250℃)、低温型(196~0℃)、高温型(0~560℃)、波纹管型(-100~400℃)
流量特性：等百分比、线性、快开等

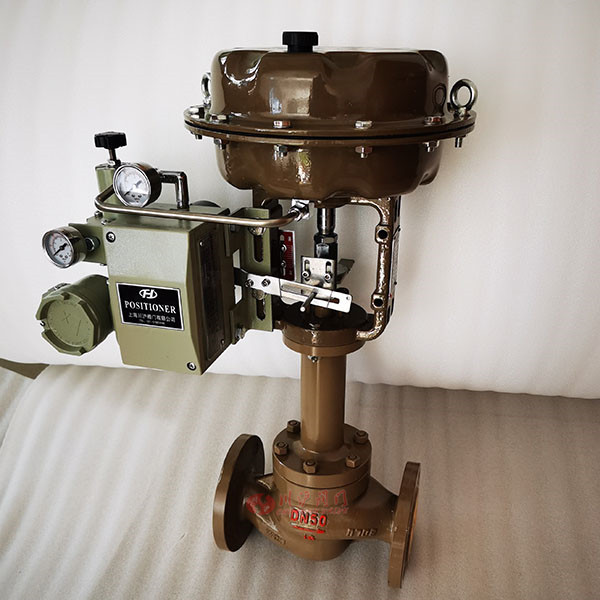

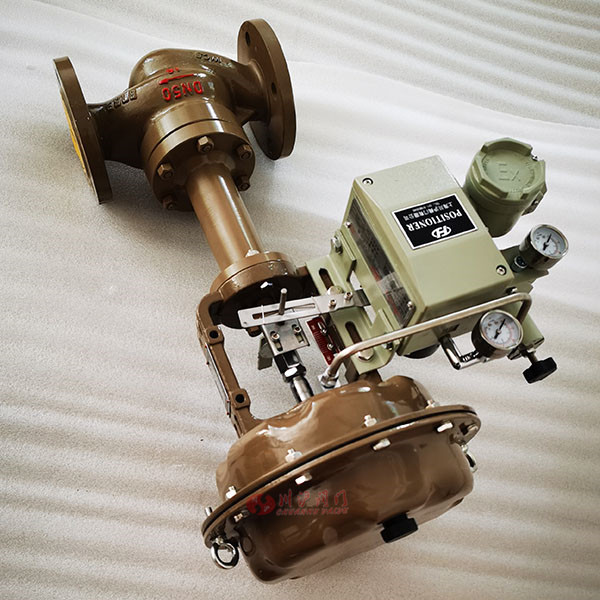

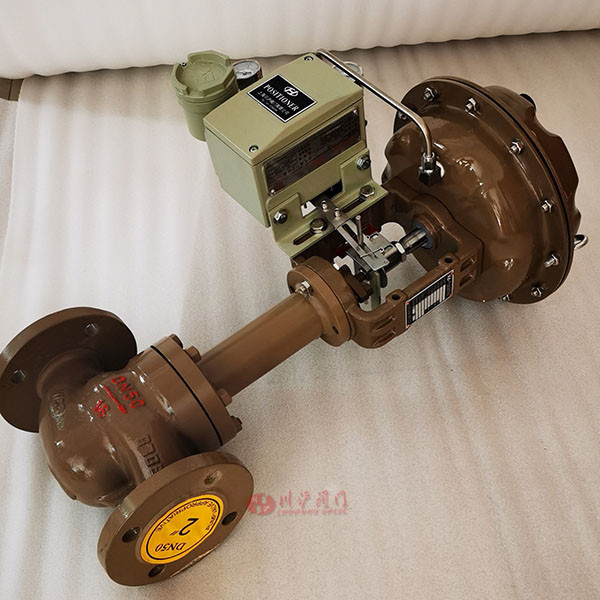

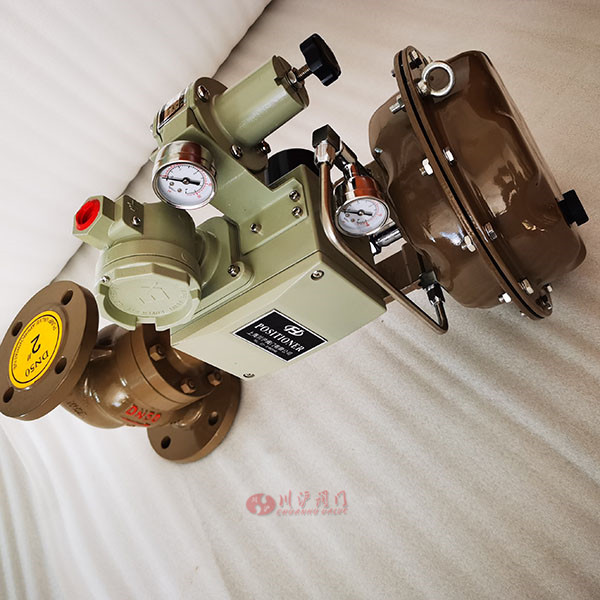

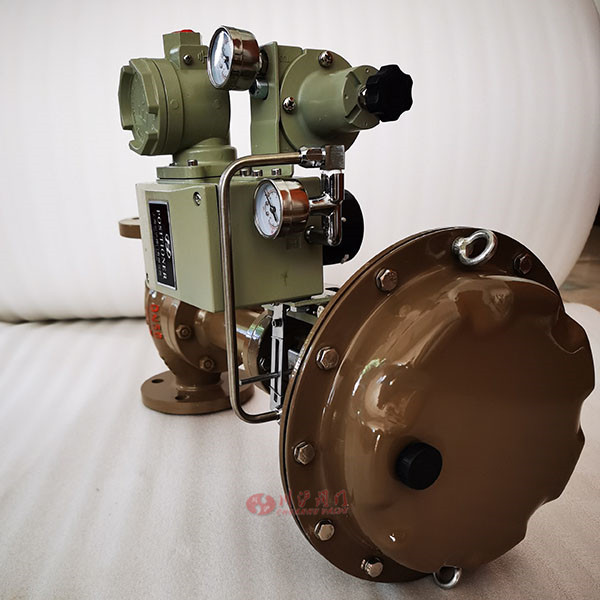

产品图片

应用范围

上海川沪阀门生产的气动波纹管调节阀系列有：ZJSP-BWG-16C、ZJSM-BWG-16P、ZJSP-16CB、ZJSP-16PB、ZJSM-16CB、ZJSM-16PB等，其中波纹管单座调节阀特别适用于允许泄漏量小阀前后压差不大的工作场合使用，波纹管套筒调节阀适用于压差较大且泄漏量较大的场合使用。
