P3快装气动角座阀 / P3 quick-loading pneumatic angle seat valve
产品说明 (Valve Description)：
P3快装气动角座阀是由快装式角座阀和P3系列不锈钢气动执行器组成，默认单作用常闭式，可选用常开式，根据管道介质和介质温度，选择合适的密封阀座（四氟乙烯PTFE、对位聚苯PPL）。阀门连接方式有内螺纹式、快装式、焊接式和法兰式，执行器可选配P1系列（塑料款）、P2系列（不锈钢304）、P3系列（新款不锈钢）、P4系列（盖米款）等，阀门可以和电磁阀组成开关型气动角座阀，也可以和阀门定位器组成模拟量控制的调节型气动角座阀。采用Y型设计、流通性好、流阻小、无水锤。阀门使用高端执行器、360°旋转、任意角度安装。楔型密封、阀杆自动校正、自润滑、免维护开启灵活，具有工作稳定、应用广泛、结构紧凑、轻巧美观等特点。阀门是欧系精装、技术精湛、超长寿命、密封可靠、可替代进口产品。
点击进入P3快装气动角座阀说明书
选型指导 (Valve Selection Guide)：
P3快装气动角座阀是由快装式角座阀和P3系列不锈钢气动执行器组成，默认单作用常闭式，可选用常开式，根据管道介质和介质温度，选择合适的密封阀座（四氟乙烯PTFE、对位聚苯PPL）。阀门连接方式有内螺纹式、快装式、焊接式和法兰式，执行器可选配P1系列（塑料款）、P2系列（不锈钢304）、P3系列（新款不锈钢）、P4系列（盖米款）等，阀门可以和电磁阀组成开关型气动角座阀，也可以和阀门定位器组成模拟量控制的调节型气动角座阀。采用Y型设计、流通性好、流阻小、无水锤。阀门使用高端执行器、360°旋转、任意角度安装。楔型密封、阀杆自动校正、自润滑、免维护开启灵活，具有工作稳定、应用广泛、结构紧凑、轻巧美观等特点。阀门是欧系精装、技术精湛、超长寿命、密封可靠、可替代进口产品。
点击进入P3快装气动角座阀说明书
选型指导 (Valve Selection Guide)：
阀体材质：不锈钢(304不锈钢、316不锈钢、316L不锈钢)
公称通径：DN10-100mm
压力范围：国标(PN1.6Mpa、PN2.5MPa)
执行机构：双作用气缸、单作用气缸
控制附件：电磁阀(普通型、防爆型)、限位开关(普通型、防爆型)、空气减压阀、阀门定位器等
基本参数 (Valve Parameters)
| 公称通径 | DN10-100mm |
|---|---|
| 公称压力 | PN16（如需更高压力，订货时请注明） |
| 阀体材质 | 不锈钢(304、316、316L等)系列 |
| 密封材质 | 四氟密封（PTFE）、对位聚苯密封（PPL）等 |
| 适用温度 | T1:-20-150℃、T2：-29-250℃、其他温度可定制 |
| 连接方式 | 螺纹式、焊接式、快装式、法兰式 |
| 气缸选配 | 塑料执行器（P1）、不锈钢执行器（P2）、不锈钢执行器（P3）、盖米款执行器（P4） |
| 控制气压 | 0.3~0.8MPa |
| 作用方式 | 单作用常闭FC、单作用常开FO，双作用 |
| 控制方式 | 开关型、调节型、智能型、总线型 |
选型指导 (Selection guidance)
| 控制功能 | 常开 |
|---|---|
| PPS执行器外壳适用环境温度 | 5~130℃ |
| 执行机构 | 无复位弹簧双作用执行器 |
| 连接方式 | 快装、法兰 |
| 位置反馈 | 电子式位置反馈 |
| 手动 | 手动应急开关 |
| 适配器 | 符合Namur标准 |

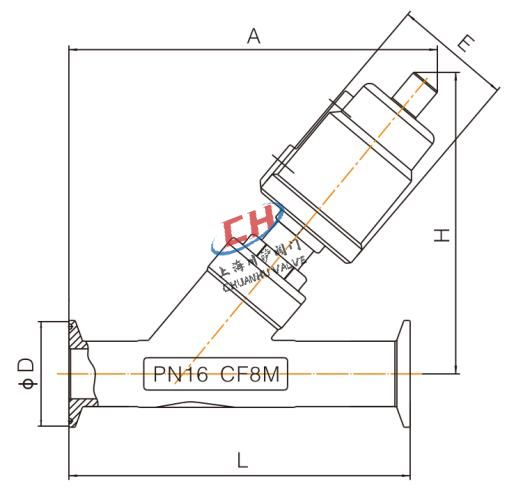

连接尺寸 (Valve Connection Size)
| 通径DN | 规格Inch | 执行器 | L | A | H | E |
|---|---|---|---|---|---|---|
| 15 | 1/2 | φ50 | 122 | 50.5 | 155 | 135 |
| 20 | 3/4 | φ50 | 139 | 50.5 | 155 | 140 |
| 25 | 1 | φ63 | 159 | 50.5 | 195 | 172 |
| 32 | 1-1/4 | φ63 | 176 | 64 | 205 | 175 |
| 40 | 1-1/2 | φ63 | 189 | 64 | 205 | 180 |
| 50 | 2 | φ80 | 208 | 77.5 | 245 | 205 |
| 65 | 2-1/2 | φ100 | 225 | 91 | 317 | 275 |
| 80 | 3 | φ100 | 255 | 106 | 342 | 290 |
控制附件选型 (Selection of control accessories)
| 项目 | 内容 |
| 电磁阀 | 双作用选二位五通、单作用二位三通、单电控双电控订货时注明 |
| 限位开关 | 远程反馈开关信号 |
| 定位器 | 输入模拟量信号（4-20mA或者0-10V），调节阀门开度 |
| 备注 | 以上附件不是标准配件，如需配置请订货时候注明，电磁阀和限位开关有分防爆和不防爆，如需防爆还要注明防爆等级 |
