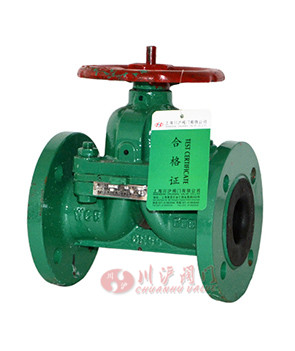

G41J手动衬胶隔膜阀 / Manual rubber lined diaphragm valve
产品说明 (Valve Description):
手动衬胶隔膜阀是一种特殊形式的、具有截断功能的阀门,其启闭件由钢质阀瓣与软质材料(橡胶和氟塑料复合)制成的隔膜组成,并将阀体内腔与阀盖内腔隔开,以达到截断管内介质之目的。阀门可用于控制水、蒸汽、油品、气体、泥浆、各种腐蚀性介质、 液态金属和放射性流体等流体的流动。
结构特点:
1. 弹性密封的开闭件,确保没有内漏;
2. 流线型的流道,使得压力损失小;
3. 没有填料函,因此没有外漏;
4. 阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆等零件不受介质侵蚀;
5. 隔膜可更换,维护费用低;
6. 衬里材料的多样性,可适用于各种介质,并具有强度高、耐腐蚀性能好的特点。

  点击进入手动衬胶隔膜阀说明书

选型指导 (Valve Selection Guide):

阀体材质:铸铁、球墨铸铁、碳钢、不锈钢
公称通径:DN15-250mm

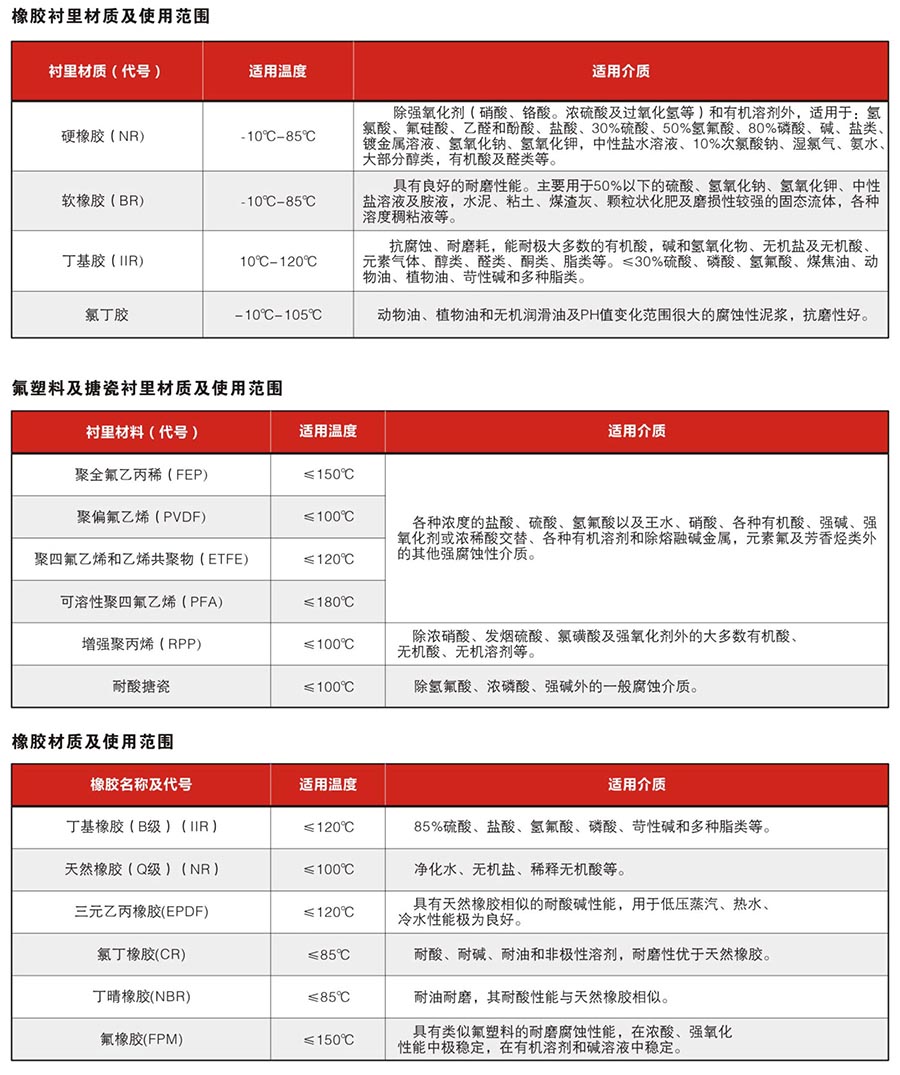

隔膜材料:NBR(丁晴橡胶)、EPDM(乙丙橡胶)、PTFE(聚四氟乙烯)

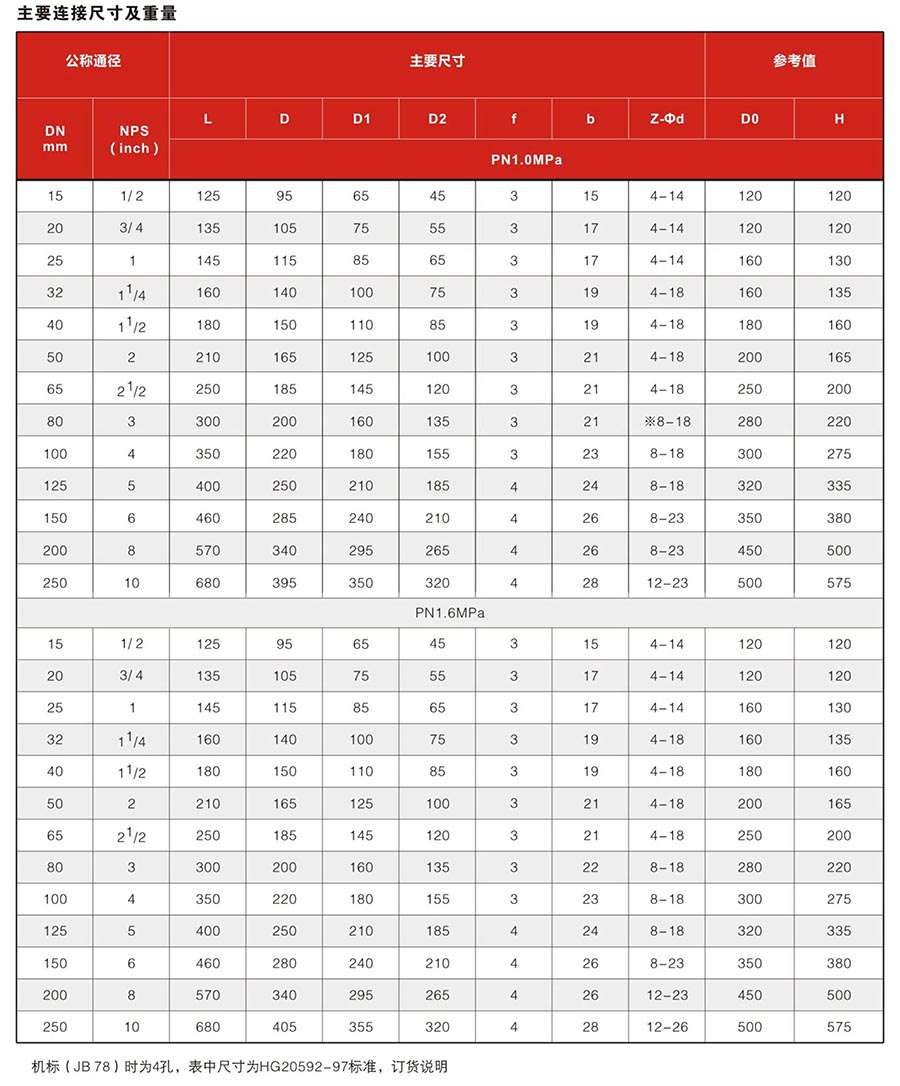

阀门参数 (Valve Parameters)
