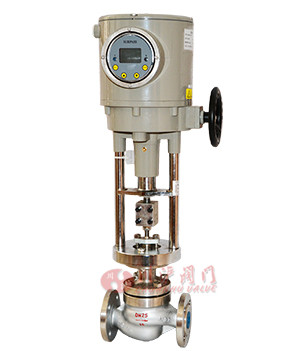

智能型电动调节阀 / Intelligent electric control valve
产品说明 (Valve Description)：
智能型电动调节阀是一种带现场操作的电动调节阀，可以方便直观的在电动执行器看到阀门的开度大小、故障信息等，也可以在现场通过遥控器控制阀门开度大小，或者通过控制面板操作阀门开度大小。智能型电动调节阀分为ZNZP智能型电动单座调节阀和ZNZM智能型电动套筒调节阀，应用于精确控气体、液体、蒸气等介质的工艺参数，如压力、流量、温度、液位等参数保持在给定值，其中ZNZP智能型电动单座调节阀适用于压差较小，介质粘度较大或稍有颗粒杂质场合；ZNZM智能型电动套筒调节阀适用于压差较大且泄漏量较大的场合。

  点击进入智能型电动调节阀说明书       点击进入电动执行器说明书

选型指导 (Valve Selection Guide)：

阀体材质：WCB、304不锈钢、316不锈钢、铬钼钢、双相不锈钢
公称通径：DN15-200mm
压力范围：国标(PN1.6、4.0、6.4、10.0、16.0、20.0Mpa)、美标(Class150、300、600)、日标(JIS 10K、20K)
阀盖形式：标准型(-40~250℃)、低温型(196~0℃)、高温型(0~560℃)、波纹管型(-100~400℃)
流量特性：等百分比、线性、快开等

ZNZP智能型电动单座调节阀 流量系数CV (Valve Parameters)
公称通径 阀座尺寸 额定Cv 行程
等百分比EQ% 快开Linear
20 6 0.32 — 16
8 0.8 — 16
10 1.6 — 16
15 4.0 — 16
20 6.3 10 16
25 6 0.32 — 16
8 0.8 — 16
10 1.6 — 16
15 4.0 — 16
20 6.3 10 16
25 10 16 16
32 32 17 25 16
40 40 24 35 25
50 50 44 55 25
65 65 68 85 40
80 80 99 135 40
100 100 175 210 40
125 125 275 345 60
150 150 360 466 60
200 200 640 735 60
250 250 960 1000 100
300 300 1300 1500 100


ZNZM智能型电动套筒调节阀 流量系数CV (Valve Parameters)
公称通径DN 阀座尺寸dn 额定Cv行程 行程mm
等百分比EQ% 线性Linear
40 25 16 16 25
32 17 25
40 24 35
50 50 44 55
65 65 68 85 38
80 80 99 135
100 100 175 210
125 125 275 345 50
150 150 360 466
200 200 640 735 75
250 250 960 1000 100
300 300 1300 1500


零部件材质 (Valve Material)
零部件 材质
阀体 WCB CF8 CF8M CF3M
阀座 304 304 316 316L
垫片 PTFE/金属石墨垫片
阀芯 304 304 316 316L
导向套 304 304 316 316L
阀盖 WCB CF8 CF8M CF3M
阀杆 304 304 316 316L
填料 PTFE/柔性石墨


性能参数 (Valve Performance Parameters)
项目 指标值
基本误差% 配3810L±2.5； 配PSL±1.0
回差% 配381L ±2.0； 配PSL±1.0
死区% 1.0
始终点偏差% 电开 始点±2.5 终点±2.5
始点±2.5 终点±2.5
电关 始点 ±2.5
终点 ±2.5
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30：1


连接尺寸 (Valve Connection Size)


公称
通径
DN		 结构长度L H H1 H2 A M
PN16/25 (150Lb) PN40
(300Lb)		 PN63
(600Lb)		 标准型 高温型 低温型 波纹管型
15/20 181 194 206 130 240 300 270 95 35 52.5 M12* 1.25
25 184 197 210 140 250 310 280 95 35 57.5
32 200 210 220 155 265 325 295 95 35 70
40 222 235 251 170 280 340 340 95 35 75
50 254 267 286 180 290 350 350 95 35 82.5
65 276 292 311 220 350 410 475 110 45 92.5 M16*1.5
80 298 317 337 230 360 420 485 110 45 100
100 352 368 394 245 375 435 500 110 45 117.5
125 410 425 440 295 455 525 645 135 55 140 M20*1.5
150 451 473 508 325 485 555 675 135 55 160
200 600 600 650 385 545 615 735 135 55 210
250 650 708 752 470 650 725 950 170 60 260 M24*M1.5
