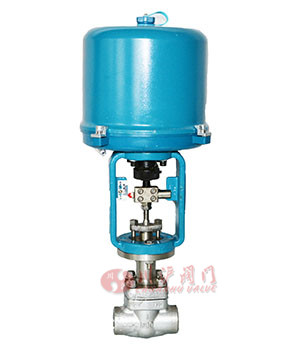

电动小流量调节阀 / Electric small flow control valve
产品说明 (Valve Description)：
电动小流量调节阀由电动执行机构和小流量调节阀体组成，小流量调节阀阀体的具体选型是根据客户提供的阀前压力、阀后压力、介质种类、介质温度、流量大小来具体选型。技术工程师根据客户提供的参数，确定阀座缩径，进而控制阀门的流量大小。电动小流量调节阀可以应用到微小流量场合，如控制小流量气体、小流量液体混合等场合使用。
点击进入电动小流量调节阀说明书 点击进入电动执行器说明书
选型指导 (Valve Selection Guide)：
电动小流量调节阀由电动执行机构和小流量调节阀体组成，小流量调节阀阀体的具体选型是根据客户提供的阀前压力、阀后压力、介质种类、介质温度、流量大小来具体选型。技术工程师根据客户提供的参数，确定阀座缩径，进而控制阀门的流量大小。电动小流量调节阀可以应用到微小流量场合，如控制小流量气体、小流量液体混合等场合使用。
点击进入电动小流量调节阀说明书 点击进入电动执行器说明书
选型指导 (Valve Selection Guide)：
阀体材质：WCB、304不锈钢、316不锈钢、铬钼钢、双相不锈钢
公称通径：DN2-25mm
压力范围：国标(PN1.6、4.0、6.4、10.0、16.0、20.0Mpa)
阀盖形式：标准型(-40~250℃)、低温型(196~0℃)、高温型(0~560℃)、波纹管型(-100~400℃)
流量特性：等百分比、线性、快开等
执行机构：普通型、防爆型（ExdII BT4、CT6）、智能型(带现场操作)
行业应用：应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等
基本参数 (Valve Parameters)
| 公称通径(DN) | G螺纹或者NPT螺纹，3/8"、1/2"、G3/4"、G1" | ||||||||||||
| 阀座直径(dn) | 1.5 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 15 |
| 额定流量系数KV | 0.025 | 0.05 | 0.08 | 0.12 | 0.20 | 0.32 | 0.50 | 0.80 | 1.00 | 1.40 | 1.55 | 1.85 | 2.23 |
| 允许压差(MPa) | ≤公称压力 | ||||||||||||
| 公称压力(MPa) | 1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0 | ||||||||||||
| 额定行程(mm) | 8 | 10 | 12 | ||||||||||
| 阀盖形式 | 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃) | ||||||||||||
| 压盖形式 | 螺栓压紧式 | ||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | ||||||||||||
| 阀芯形式 | 单座市 | ||||||||||||
| 流量特性 | 等百分比、直线性 | ||||||||||||
| 配置执行器类别 | PSL系列、3810L系列等电动执行器(客户指定品牌亦可) | ||||||||||||
| 执行器参数 | 电源电压：220V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC | ||||||||||||
| 防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 | |||||||||||||
| 环境温度：-25～+70℃、环境湿度：≤95% | |||||||||||||
零部件材质 (Valve Material)
| 零部件 | 材质 | |||
| 阀体 | WCB | CF8 | CF8M | CF3M |
| 阀座 | 304 | 304 | 316 | 316L |
| 垫片 | PTFE/金属石墨垫片 | |||
| 阀芯 | 304 | 304 | 316 | 316L |
| 导向套 | 304 | 304 | 316 | 316L |
| 阀盖 | WCB | CF8 | CF8M | CF3M |
| 阀杆 | 304 | 304 | 316 | 316L |
| 填料 | PTFE/柔性石墨 | |||
性能参数 (Valve Performance Parameters)
| 项目 | 指标值 | ||
| 基本误差% | 配3810L±2.5； 配PSL±1.0 | ||
| 回差% | 配381L ±2.0； 配PSL±1.0 | ||
| 死区% | 1.0 | ||
| 始终点偏差% | 电开 | 始点±2.5 | 终点±2.5 |
| 始点±2.5 | 终点±2.5 | ||
| 电关 | 始点 | ±2.5 | |
| 终点 | ±2.5 | ||
| 额定行程偏差% | ≤2.5 | ||
| 泄露量L/h | 0.01%×阀额定容量 | ||
| 可调范围R | 30：1 | ||

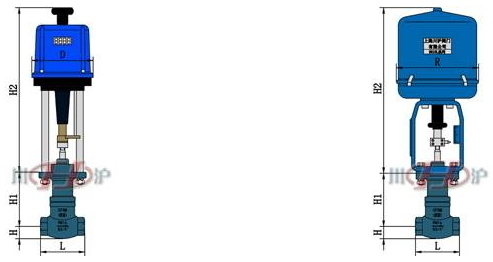

连接尺寸 (Valve Connection Size)
| 公称通径DN | 阀座直径dn | L | H | H1 (3810) | H1 (PSL) | D | R |
| G3/8" | 1.5～12 | 110 | 30 | 473 | 537 | 177 | 225 |
| G1/2" | 1.5～12 | 110 | 30 | 473 | 537 | 177 | 225 |
| G3/4" | 1.5～12 | 110 | 30 | 473 | 537 | 177 | 225 |
| G1" | 1.5～12 | 110 | 30 | 473 | 537 | 177 | 225 |
