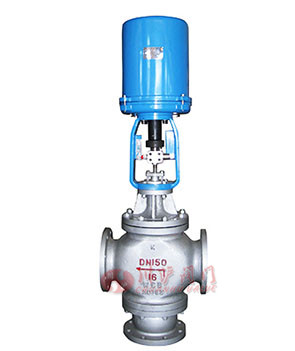

电动三通调节阀 / Electric three-way control valve
产品说明 (Valve Description):
电动三通调节阀由电动执行机构和三通调节阀体组成,三通调节阀有三通分流调节阀和三通合流调节阀两种结构形式。适用于配比调节阀或旁路调节。例如用于热交换上流体温度的调节,把一路进口流体分成两路出口流体,或把两路进口流体合并成一路出口流体。由电动三通调节阀组成的控制系统具有简单、经济、性能稳定可靠等特点。
点击进入电动三通调节阀说明书 点击进入电动执行器说明书
选型指导 (Valve Selection Guide):
电动三通调节阀由电动执行机构和三通调节阀体组成,三通调节阀有三通分流调节阀和三通合流调节阀两种结构形式。适用于配比调节阀或旁路调节。例如用于热交换上流体温度的调节,把一路进口流体分成两路出口流体,或把两路进口流体合并成一路出口流体。由电动三通调节阀组成的控制系统具有简单、经济、性能稳定可靠等特点。
点击进入电动三通调节阀说明书 点击进入电动执行器说明书
选型指导 (Valve Selection Guide):
阀体材质:WCB、304不锈钢、316不锈钢、铬钼钢、双相不锈钢
公称通径:DN15-350mm
压力范围:国标(PN1.6、4.0、6.4、10.0、16.0、20.0Mpa)、美标(Class150、300、600)、日标(JIS 10K、20K)
阀盖形式:标准型(-40~250℃)、低温型(196~0℃)、高温型(0~560℃)、波纹管型(-100~400℃)
流量特性:等百分比、线性、快开等
执行机构:普通型、防爆型(ExdII BT4、CT6)、智能型(带现场操作)
行业应用:应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等
基本参数 (Valve Parameters)
公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
额定流量系数(KV) | 分流阀 | 6.3 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1360 |
合流阀 | - | - | - | - | - | - | 85 | 135 | 210 | 340 | 535 | 800 | 1360 | |
允许压差(MPa) | 3.5 | 3.2 | 2.2 | 2.2 | 1.4 | 1.38 | 0.94 | 0.61 | 0.51 | 0.36 | 0.2 | 0.19 | 0.13 | |
流量特性 | 直线性、等百分比 | |||||||||||||
公称压力(MPa) | PN1.6、2.5、4.0、6.4 | |||||||||||||
额定行程(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
阀盖形式 | 标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃) | |||||||||||||
压盖形式 | 螺栓压紧式 | |||||||||||||
密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
阀芯形式 | 双导向型套筒式阀芯 | |||||||||||||
配置执行器类别 | 381L系列电动执行器、PSL系列电动执行器、(亦可指定其它品牌执行器) | |||||||||||||
执行器参数 | 电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC | |||||||||||||
防护等级:相当IP55、隔爆标志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄 | ||||||||||||||
环境温度:-25~+70℃、环境湿度:≤95% |
零部件材质 (Valve Material)
零部件 | 材质 | |||
阀体 | WCB | CF8 | CF8M | CF3M |
阀座 | 304 | 304 | 316 | 316L |
垫片 | PTFE/金属石墨垫片 | |||
阀芯 | 304 | 304 | 316 | 316L |
导向套 | 304 | 304 | 316 | 316L |
阀盖 | WCB | CF8 | CF8M | CF3M |
阀杆 | 304 | 304 | 316 | 316L |
填料 | PTFE/柔性石墨 |
性能参数 (Valve Performance Parameters)
项目 | 指标值 | ||
基本误差% | 配3810L±2.5; 配PSL±1.0 | ||
回差% | 配381L ±2.0; 配PSL±1.0 | ||
死区% | 1.0 | ||
始终点偏差% | 电开 | 始点±2.5 | 终点±2.5 |
始点±2.5 | 终点±2.5 | ||
电关 | 始点 | ±2.5 | |
终点 | ±2.5 | ||
额定行程偏差% | ≤2.5 | ||
泄露量L/h | 0.01%×阀额定容量 | ||
可调范围R | 30:1 |

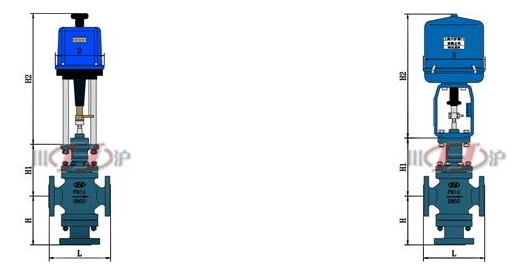

连接尺寸 (Valve Connection Size)
公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
L | PN16/25 | 180 | 185 | 200 | 220 | 250 | 275 | 305 | 350 | 410 | 450 | 550 | 670 | 770 |
PN40 | 185 | 190 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 560 | 690 | 795 | |
PN64 | 190 | 200 | 220 | 240 | 265 | 295 | 320 | 370 | 400 | 475 | 570 | 752 | 819 | |
H | PN16/25 | 140 | 140 | 150 | 160 | 180 | 200 | 222 | 230 | 270 | 280 | 306 | 474 | 584 |
PN40 | 140 | 140 | 150 | 160 | 180 | 200 | 222 | 230 | 270 | 280 | 306 | 474 | 584 | |
PN64 | 150 | 160 | 170 | 180 | 200 | 220 | 240 | 260 | 300 | 322 | 380 | 495 | 605 | |
H1 | 155 | 155 | 175 | 180 | 200 | 235 | 250 | 260 | 330 | 350 | 420 | 530 | 680 | |
H2 | 3810L | 373 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | 725 | 725 |
PSL | 465 | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | 788 | 788 | 788 | |
D | 3810L | 225 | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 | 310 | 310 | 310 |
PSL | 177 | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | 218 | 218 |
