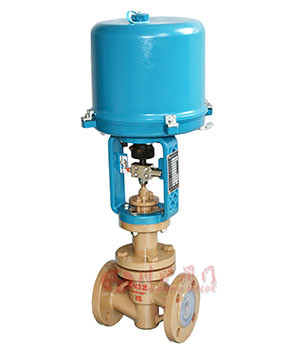

电动衬氟调节阀 / Electric lining fluorine control valve
产品说明 (Valve Description)：
电动衬氟调节阀由电动执行机构和衬氟调节阀体组成，衬氟调节阀为直行程内衬控制阀（填料密封），采用在与流体接触的阀体内壁和阀内件均采用高温模压衬氟塑料工艺，金属阀体内腔采用齿式加工处理，使内衬材料完全与金属接合，增强内衬材料的使用寿命与性能。完全能达到切断腐蚀性介质与阀体的接触，有效阻隔了腐蚀介质对阀体中所有金属材料的腐蚀，具有密封性能好，动作灵敏，流量特性精确，广泛用于酸、碱、盐等强腐蚀介质和易发挥、易渗透等气体、液体类介质。
其中波纹管直行程内衬控制阀（波纹管加填料双重密封），在具有衬氟调节阀阀杆密封结构性能上，增加用RTFE波纹管密封与V型PTFE填料两种组合密封，完全消除了介质从阀杆处向外的泄漏。能达到多重密封保护，拒绝介质外漏，对要求苛刻的介质（氯气等剧毒和强腐蚀）有更好的密封保证作用。
点击进入电动衬氟调节阀说明书 点击进入电动执行器说明书
选型指导 (Valve Selection Guide)：
电动衬氟调节阀由电动执行机构和衬氟调节阀体组成，衬氟调节阀为直行程内衬控制阀（填料密封），采用在与流体接触的阀体内壁和阀内件均采用高温模压衬氟塑料工艺，金属阀体内腔采用齿式加工处理，使内衬材料完全与金属接合，增强内衬材料的使用寿命与性能。完全能达到切断腐蚀性介质与阀体的接触，有效阻隔了腐蚀介质对阀体中所有金属材料的腐蚀，具有密封性能好，动作灵敏，流量特性精确，广泛用于酸、碱、盐等强腐蚀介质和易发挥、易渗透等气体、液体类介质。
其中波纹管直行程内衬控制阀（波纹管加填料双重密封），在具有衬氟调节阀阀杆密封结构性能上，增加用RTFE波纹管密封与V型PTFE填料两种组合密封，完全消除了介质从阀杆处向外的泄漏。能达到多重密封保护，拒绝介质外漏，对要求苛刻的介质（氯气等剧毒和强腐蚀）有更好的密封保证作用。
点击进入电动衬氟调节阀说明书 点击进入电动执行器说明书
选型指导 (Valve Selection Guide)：
阀体材质：WCB衬F46、304衬F46、316衬F46
公称通径：DN15-300mm
压力范围：国标(PN1.6Mpa)
阀盖形式：标准型(-30~150℃)、波纹管型(-30~150℃)
流量特性：等百分比、线性、快开等
执行机构：普通型、防爆型（ExdII BT4、CT6）、智能型(带现场操作)
基本参数 (Valve Parameters)
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
| 阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
| 额定流量系数(KV) | 5.0 | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 240 |
| 允许压差(MPa) | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0.6 |
| 公称压力(MPa) | 1.6、2.5、4.0、6.4 | ||||||||
| 额定行程(mm) | 16 | 25 | 40 | 60 | |||||
| 阀芯形式 | 单座柱塞式衬氟阀芯 | ||||||||
| 流量特性 | 快开特性 | ||||||||
| 配置执行器类别 | 3810系列、PSL系列等电动执行器(客户指定品牌亦可) | ||||||||
| 执行器参数 | 电源电压：220V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC | ||||||||
| 防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 | |||||||||
| 环境温度：-25～+70℃、环境湿度：≤95% | |||||||||
零部件材质 (Valve Material)
| 阀体、阀盖 | ZG230-450衬F46 |
| 阀座、阀芯 | 304衬F46 |
| 阀杆 | 304衬F46 |
| 导向套 | 304衬F46 |
| 波纹管 | 不锈钢+F46 |
性能参数 (Valve Performance Parameters)
| 项目 | 指标值 | ||
| 基本误差% | 配3810L±2.5； 配PSL±1.0 | ||
| 回差% | 配381L ±2.0； 配PSL±1.0 | ||
| 死区% | 1.0 | ||
| 始终点偏差% | 电开 | 始点±2.5 | 终点±2.5 |
| 始点±2.5 | 终点±2.5 | ||
| 电关 | 始点 | ±2.5 | |
| 终点 | ±2.5 | ||
| 额定行程偏差% | ≤2.5 | ||
| 泄露量L/h | 0.01%×阀额定容量 | ||
| 可调范围R | 30：1 | ||

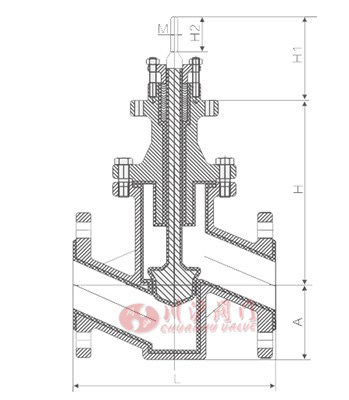

连接尺寸 (Valve Connection Size)
| 公称通径 DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
| H | 158 | 170 | 180 | 185 | 210 | 210 | 270 | 300 | 307 | 365 | 380 | 440 | 530 | 585 | 685 |
| H1 | 95 | 95 | 95 | 95 | 95 | 95 | 110 | 110 | 110 | 135 | 135 | 135 | 170 | 170 | 170 |
| H2 | 35 | 35 | 35 | 35 | 35 | 35 | 45 | 45 | 45 | 55 | 55 | 55 | 60 | 60 | 60 |
| A | 48 | 55 | 58 | 70 | 75 | 85 | 108 | 126 | 140 | 170 | 202 | 268 | 315 | 415 | 485 |
| M | M12x 1.25 | M16x 1.5 | M20x 1.5 | M24x 1.5 | |||||||||||
执行器选配表 (Actuator selection table)
| 公称通径 | DN15、DN20、DN25、DN32 | DN40、DN50 | DN65、DN80、DN100 | DN125、DN150、DN200 | DN250、DN300 | |
| 气动薄膜执行机构 | 型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
| 推力(N) | 2500 | 2500 | 3900 | 6800 | 10000 | |
| 电动执行机构 (普通型/防爆型〉 | 型号 | PSL-202 | PSL-204 | PSL-208 | PSL-312 | PSL-314 |
| 推力(N) | 2000 | 3000 | 5000 | 6500 | 9900 | |
| 型号 | 381LSA-20 | 381LSB-30 | 381LSB-50 | 381LSC-65 | 381LSC-99 | |
| 推力(N) | 2000 | 3000 | 5000 | 6500 | 9900 | |
